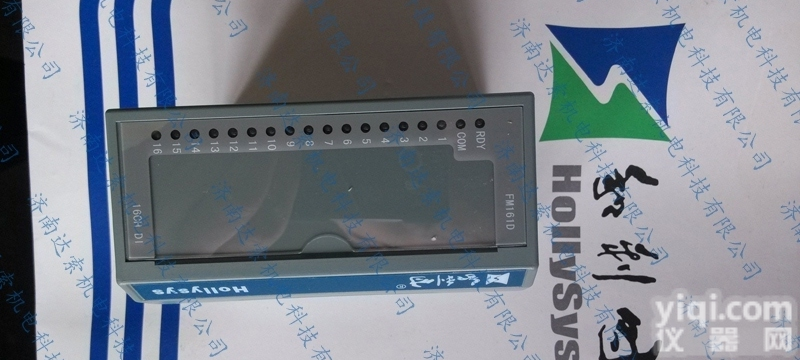

FM161D 和利时16路触点型开关量输入模块FM161D

FM161是16路触点型开关量输入模块是构成MACSTM系统的通用I/O单元中的一种。它采用智能的模块化结构模块的工作电源为+24VDC现场触点的查询电压为+24VDC或48VDC查询电压由FM191或HS2M702通过带保险的凤凰端子提供。现场信号经隔离、调理后由模块内的CPU对其进行处理然后通过现场总线(ProfiBus-DP与主控单元通信。
FM161和利时模块冗余HollySys5十六路触点型开关量输入模块FM161D
FM161和利时模块冗余C+C-为通讯的正负信号C+C-与配套底座FM131A的四孔针连接器的DP通讯正端DP通讯负端是相通的通常模块的通FM161和利时模块冗余讯线由FM131A的四孔针连接器接入因此C+C-不接线 FM161和利时模块冗余
In+In-表示开关的两个输入接点n0~15
FM161和利时模块冗余VC1为开入通道0~7所需FM161和利时模块冗余的24VDC查询电源的正端VS1为开入通道0~7所需的FM161和利时模块冗余24VDC查询电源的负端 FM161和利时模块冗余
FM161和利时模块冗余VC2为开入通道8~1FM161和利时模块冗余5所需的24VDC查询电源的正端VS2为开入通道8~15所需的24VDC查询电源的负端FM161和利时模块冗余开关量输入信号接线说明
FM161D端子信号的接线方式有两种３无公共端的接法共地端的接法
无公共端型的接法要求每路干结点信号FM161和利时模块冗余
