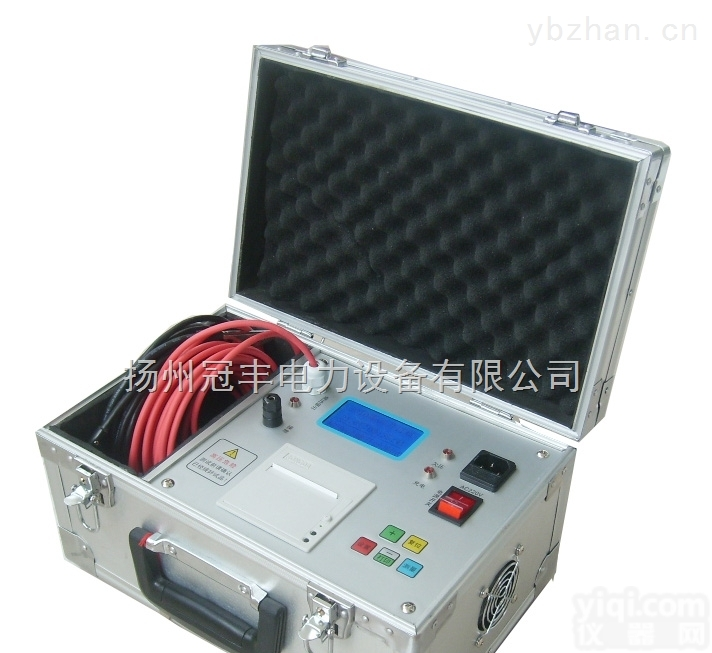

精品氧化锌避雷器在线测试仪避雷器测试

技术指标

1.      工作电源：AC220V/50Hz；若选配内带高能锂离子电池，内部电池供电，充电时间<3小时，连续工作时间<8小时。

2.      测量范围：

泄漏电流:0-10mA（可扩展）；

电压:30-100V（可扩展）。

3.      测量准确度：

电流：全电流<100μA，±5%读数±1个字；

电压：基准电压信号<30V时，±2%读数±1个字；

4.      测量参数：

泄漏电流全电流波形、基波有效值、峰值。

泄漏电流阻性分量基波有效值及3、5、7次有效值。

泄漏电流阻性分量峰值：正峰值Ir+  负峰值Ir-。

容性电流基波，全电压、全电流相角差。

电压有效值。

避雷器功耗。

5.      电压基准信号取样方式：20米（可扩展）

6.      仪器尺寸： 主机360mm×260mm×140mm

仪器重量： 主机5.0kg

注意事项

l   检查仪器、安装等性能发现异常及时反馈，确认完好后方可使用。

l   正确接线，接线顺序必须 是仪器首先可靠接地，再来接其他的线。

l   仪器必须可靠接地，保证人和仪器的安全。

l   PT二次取参考电压时，应仔细检查接线以避免PT二次短路。

l   电压信号输入线和电流信号输入线务必不要接反，如果将电流信号输入线接至PT二次侧或者试验变压器测量端，则可能会烧毁仪器。

l   在有输入电压和输入电流的情况下，切勿插拔测量线，以免烧坏仪器。

l   本仪器不得置于潮湿和温度过高的环境中，试验完毕或人员离开必须断电。

l   仪器损坏后，请立即停止使用并通知本公司，不要自行开箱修理。

产品参数

1. 全电流测量范围及精度： 0～10mA有效值，50Hz / 60Hz， ±（读数×5%+5μA）

2. 阻性电流基波测量精度（有线不含相间干扰） ：±（读数×5%+5μA）

3. 阻性电流谐波测量精度： ±（读数×10%+10μA）

4. 电流通道输入电阻： ≤2�6�8

5. 参考电压输入范围： 255V～250V有效值

6. 参考电压测量准确度： ±（读数×5%+0.5V）

7. 电压谐波测量准确度： ±（读数×10%）

8. 参考电压通道输入电阻：≥1800k�6�8

9. 电池连续工作时间：8小时以上

10.充电电源： AC220V±10%，50Hz ±1%

11.电池充电时间： 6小时以上

12.仪器尺寸：34㎝×22㎝×20㎝

13.仪器重量：5㎏（不含电缆箱）

精品氧化锌避雷器在线测试仪避雷器测试

产品特性
1、本机采用大屏幕液晶显示，全中文字幕菜单操作，使用简便。
2、高精度采样、处理电路，先进的付里叶谐波分析技术，确保数据更加可靠。
3、仪器采用独特的高速磁隔离数字传感器直接采集输入的电压、电流信号，保证了数据的可靠性和安全性。
4、无电压方式，不需取PT二次电压信号，采用软件计算的方式找到电压基准。
5、本仪器可以使用电场感应的方法代替PT二次接线。
6、具有阻性电流基波峰值输出、边相校正等功能。
7、本仪器可以三相同测，自动补偿。使用特别方便。
8、仪器配有可充电电池、日历时钟、微型打印机，可存储120组测量数据。

精品氧化锌避雷器在线测试仪避雷器测试

功能特点

　　l.支持无线电压参考测量和有线电压参考测量两种方式；

　　2.既可三相同时测量MOA，也可单相测量或连续测量；

　　3.具有抗干扰功能，能自动补偿相间干扰，确保数据准确可靠；

　　4.配合高速微处理器，实时显示分析测量数据及波形；

　　5.运用FFT变换、谐波分析和数字滤波等算法进行数据处理；

　　6.采用8英寸800*600真彩液晶显示屏，Windows菜单操作提示；

　　7.内置大容量非易失性存储器，可存储200组测量数据；

　　8.内置高精度实时时钟功能：可进行日期及时间校准；

　　9.自带高速微型热敏打印机：可打印测量及历史数据；

　　10.内置4000mAh可充电锂电池，待机时间4～5小时，方便现场使用。

精品氧化锌避雷器在线测试仪避雷器测试

产品特点

1.     仪器标准配置不带高能锂离子电池，可选配内置。

2.     5.7寸320×240液晶显示器,高速热敏打印机；图文显示，界面直观，便于现场人员操作和使用。

3.     适用于避雷器带电、停电或试验室等场所使用。

4.     电流、电压传感器完全隔离，安全可靠。真正做到三相电流、三相电压同时测试，提高工作效率；

5.     仪器可连续测试，显示电压电流曲线，并可快速打印数据和曲线。

6.     内部配置存储器，可掉电存储200组试验数据。

7.     选配RS232通讯接口，可通过上位机进行试验，导出试验数据。

8.     可进行抗干扰计算，补偿A、C两相电流受B相偏差。

9.     高速的采样频率，先进的数字信号处理技术，抗干扰性能强，测量结果精度极高。

10.    选配置内带高能锂离子电池，特别适合无电源场合。仪器内部只带弱电，电压不超过12V，充电状态亦可工作。

11.    采用防尘、防水、防腐工程塑料密封箱，体积小，重量轻，便于携带。
