ANB-HJ01 热电偶线焊接机

用于热电偶线焊接，操作简单，使用方便, 可以焊接0.1-1.0mm的热电偶线，焊接PTC，温控，把热电偶线焊接在钢板上等

关于款式的说明 ：

新款0.1-1.0    可以焊接AWG 18号和更细的线，即直径1.0mm及以下的所有热电偶线，可以根据不同线径大小调节适合的能量，对于很细的线也可以焊接。但zui焊接范围zui大只能到1.0mm。焊接较粗的热电偶线时，请使用外配炭棒和小夹子，更好掌握焊接效果。

 经过一年的前期开发和老化测试，上市二年来，我司热电偶线焊接机已销往各实验室，企业，学校等，并得到了客户的*认可。为了感谢客户的大力支持，同时也是对产品的质量认可，热电偶线焊接机在售后方面实行新的政策，保修时间免费增加一年并提供换新和延保服务。

关于保修（2016年9月1号之前）：

     1   ：新款主机保修二年，以发货日期为准。

     2   ：老款整机保修一年。以发货日期为准。

     3   ：保修期内故障免费维修，过保修期只收取材料费。

     4   ：未经公司许可，自行拆机视为放弃保修。

     5   ：购机6个月内，维修运费我司支付，超过6个月，运费各付一半。

关于保修（2016年9月1号之后）：

     1   ：新款主机保修三年，以发货日期为准。

     2   ：老款整机保修二年。以发货日期为准。

     3   ：保修期内故障免费维修，过保修期只收取材料费。

     4   ：未经公司许可，自行拆机视为放弃保修。

  5  ：购机6个月内，维修运费我司支付，超过6个月，运费各付一半。

  6  ：提供换新机服务，*年内若维修超过三次含三次，只换不修。

  7  ：可提供延长保修服务，只要仪器封条没有拆，客户根据需要可以延长保修，zui高到5年。（延保1年100元，延保2年190元）。

 二年来，已为以下客户提供了优质的服务：

 ZG科学院工程热物理研究所     上海航空材料结构检测股份有限公司  ZG科学院金属研究所         ZG林业科学研究院林业新技术研究所  北京航空航天大学        昆明理工大学        ZG矿业大学            南昌航空大学             南京理工大学         长安大学            山东省产品质量检验研究院                     普联技术有限公司     河南平高电气股份有限公司    深圳市信测标准技术服务股份有限公司  欧陆检测技术服务（上海）有限公司           阳光电源股份有限公司  瑞奇外科器械（ZG）有限公司               上海铂石实业有限公司  天津九安YL电子股份有限公司                华想电器有限公司     东莞市博彥实业有限公司      排名不分先后，部分客户由于篇幅原因，不一一列出

 一：简介

  热电偶线做为测试产品温升已广泛的应用，但是由于热电偶线比较细，在使用高温胶水测试完后拆点时，很容易把热电偶线的结点拉断。依据CTL-OP 108决议要求，需要把热电偶的二个不同极性的线进行焊点，以减少对温度测试时对温度的影响。看到很多朋友为了方便直接把热电偶线的正负极直接拧在一起，这样测试时，由于热电偶的温度点测试的是二根线的结点位置，所以会使测试的温度数据不是测试表面的温度，而是距测试热电偶正负二根线*个接触点位置的温度，将影响温度的准确度。

本公司研制的这款，专门用于热电偶线的焊接，操作简单，使用方便，输出电压在安全电压以下，使用安全。非常适用于各种不同型号的热电偶线焊接。

二：技术参数

输入电压：220V/50Hz(宽电压可以订做)

输出电压：直流15V～50V

工作环境：温度15℃～35℃， 湿度不大于80%

工作方式：点焊，每分钟不大于30个焊点

  保险丝规格：F2A 250V

 三：面板说明

正极：输出电压的正极。

负极：输出电压的负极。

焊接炭棒：用于焊接热电偶线焊接，为输出电压的正极。

放电开关：按下开关，将会把仪器内电容的电能进行放电。

电压调节：调节输出电压。

脚踏开头：踩下脚踏开关后，正极，焊接炭棒才有电压输出。

电压表：显示输出的电压值。

四：标准配置

五：操作说明

① 打开仪器包装后，检查仪器的配件是否齐全。

② 连接仪器电源线，并插在220V 50Hz的电源上，插上脚踏开关并拧紧。把弯嘴钳插到仪器的负端上。找开电源开关，这时仪器通电，电压表上会显示出当时的电压。

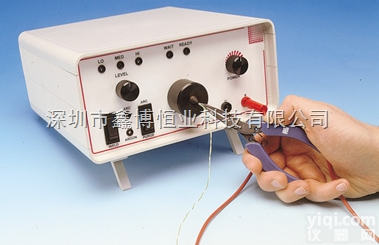

③把需要焊接的热电偶线前面剥去约2mm，然后用弯嘴钳把热电偶线剥去的部分夹住，把热电偶线的正，负二根线靠在一起。踏下脚踏开关，把热电偶线顶端在炭棒上轻轻一碰，一个点就焊好了。

④如果热电偶线不方便在仪器的炭棒上进行焊接，可以把备用的外置炭棒插到仪器的正极上，可以在外面焊接。

六：注意事项

①焊点时注意不要看到炭棒，焊点瞬间放电会让眼不适。应采取相应的保护措施，如带深色的防护眼镜。

②必须踩下脚踏开关，本仪器才有电压输出，否则电压表有显示，但是端子上没有电压。

③根据焊接线的直径选择合适的电压，一般在20V左右比较合适，当从高压调到低压时，请按住放电开关，这时显示的电压为实际的电压，平时工作时请不要长时间按放电开关。

④焊接完一个热电偶后，建议等待2秒再进行下一个热电偶焊接。

⑤如果焊接时前面不是很圆，请剪去再重新焊接，请勿在原焊点上重新焊接。
