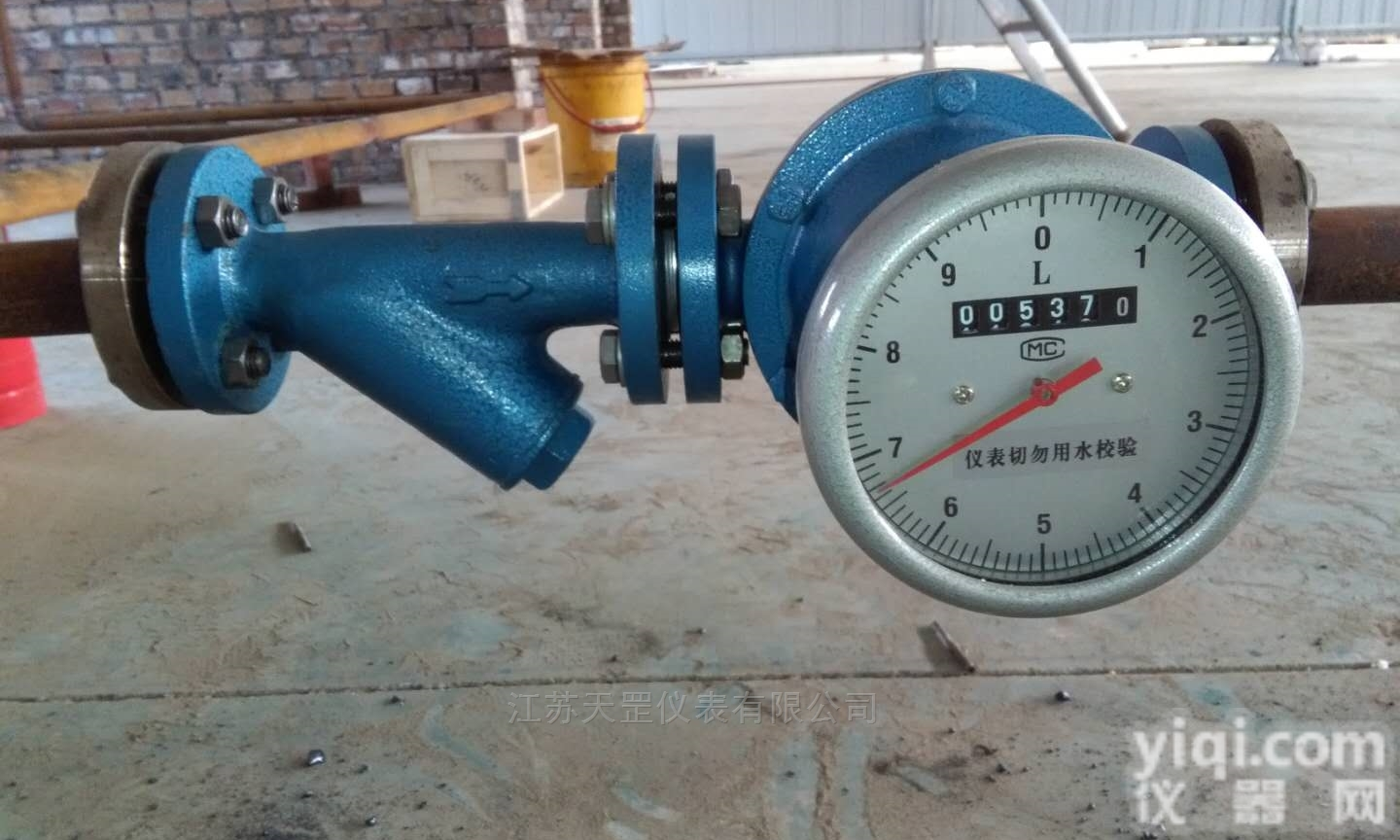

奥科柴油流量计是机械式 原理，是靠压力推动进行两个齿轮转动进行表体内溶积式测量，安装不受恶略环境影响，用户和企业给于很高的评价，第二款是液体智能流量计，这款流量计是速度式流量计，测量不受压力的大小影响，用户在没有压力的情况使用，用户根据自己的实际情况来进行合理选型，奥科技术人员会让用户安全满意使用.

一，用构造

1、柴油流量仪-高精度测量概述
柴油计量表由流量变送器和计数机构组成，变送器与计数机构之间加装散热器，则构成高温型流量计。1、计数器；2发信器；3、精度调节器（DN50以上使用）；4、密封联轴器；5、前盖；6、盖板；7、椭圆齿轮；8、壳体；9、后盖。

2、柴油流量仪-高精度测量原理

式中：n——椭圆齿轮的旋转频率(转/秒)；υ0——半月形部分的容积(贝)．

这样，在齿轮流量计的半月形容积υ0一定的条件下，只要测出椭圆齿轮的旋转速度n，便可知道被测介质的流量。

3、柴油流量仪-高精度测量测量范围

4、柴油计量表产品选型

☆测量精度高、流量范围宽、重复性好；

☆螺旋转子转动均匀、震动小、寿命长；

☆对被测液体的粘度变化不敏感，尤其适合于粘度较高液体的测量；

☆结构简单，外形尺寸小，重量轻；

☆安装容易，表前不需安装直管段；

三、技术参数

、精度等级：0.5级，0.2级

2、适用介质温度：-20-80 ℃，在加散热器情况下可达200℃

3、公称压力：1.0 Mpa、1.6 Mpa、2.5 Mpa、4.0 Mpa、6.4 Mpa

4、被测液体粘度：0.6—，高粘度

5、材质：分为铸铁型、铸钢型和不锈钢型
1.fm-l-lcs型铸铁齿轮流量计，广泛用于各种油品及对铸铁*液体介质的计量。

2.fm-l-lcE型铸钢齿轮流量计，广泛用于高压、低腐蚀性介质的计量。

3.fm-l-lcd型不锈钢齿轮流量计，广泛用于强腐蚀性液体介质（酸、碱、盐）的计量。

四、柴油流量表使用和安装

1、使用：

 （1）按照要求正确安装后的椭圆齿轮流量计，使用时即可保证足够的精度，通常累计值的精度可达0.5级，是一种较为准确的流量计量仪表。但是，如果使用时被测介质的流量过小，仪表的泄漏误差的影响就会突出，不能再保证足够的测量精度。因此，不同型号规格的椭圆齿轮流量计对zui小使用流量有一允许值，只有当实际被测流量大于该下限流量允许值时，测量精度才能得到保证。

 （2）使用椭圆齿轮流量计要注意被测介质的温度不能过高，否则不仅会增加测量误差，而且有使齿轮发生卡死的可能。为此，椭圆齿轮流量计在仪表所规定的使用温度范围内使用。

长期使用后的椭圆齿轮流量计，其内部的齿轮会被腐蚀和磨损，从而影响测量精度。因此，要经常注意观察，并定期拆下进行检查，若条件允许定期进行标定。

2、安装：
 （1）椭圆齿轮流量计在安装前应清洁管道。若液体内含有固体颗粒，则必须在管道上游加装过滤器；若含气体应安装排气装置。

 （2）椭圆齿轮流量计对前后直管段没有一定的要求。它可以水平或垂直安装。安装时，应使流量计的椭圆齿轮转动轴与地面平行。
