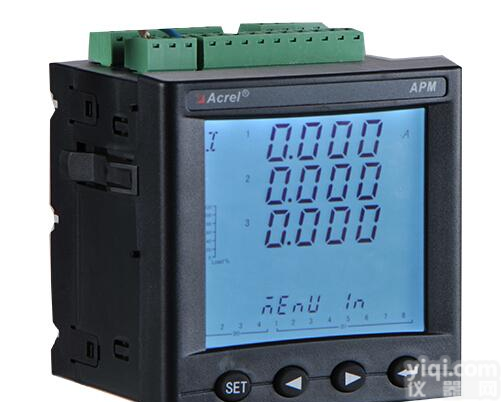

APM800 模块化 网络电力仪表 全电量测量 高精度 安科瑞

1. 概述
      安科瑞电气APM 系列网络电力仪表是按IEC 标准设计，与国际先进技术同步的网络电力仪表。具有全电量测量，电能统计，电能质量分析及网络通讯等功能，主要用于对电网供电质量的综合监控。该系列仪表采用了模块化设计，配合功能丰富的外部DI/DO 模块、AI/AO 模块、SD 扩展卡事件记录（SOE）模块、网络通讯模块，可以灵活实现电气回路全电量测量及开关状态监控，双RS485 和以太网接口配合可实现RS485 主站数据抄送，省去数据交换机。PROFIBUS-DP 接口可以实现高速数据传输及组网功能。
2. 产品规格 3. 技术参数 4. 安装接线说明
4.1 安装尺寸 仪表及盘面开孔尺寸（单位：mm（in） 多个仪表安装（单位：mm（in）  4.2 接线方法
      根据不同的设计要求，推荐在电源、电压输入端子增加保险丝（BS88 1A gG）以满足相关电气规范的安全性要求。
4.2.1 主体部分
      接线端子示意图：其中“4、5、6、7、8、9”为电流信号输入端子号；“11、12、13、14”电压信号输入端子号；“1、2”为仪表辅助电源端子号；“21、22”为通讯端子号；“17、18、19、20”为电能脉冲输出端子号；“30、31、39”为开关量输入端子号；“40、41、42、43”为继电器输出端子号。(图1) 4.2.2 模块部分
