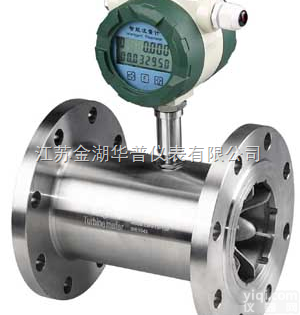

SP-LWGY 乙醛计量表

产品信息

乙醛计量表厂家、乙醇管道计量、乙醛计量表安装--金湖思派仪表有限公司
一、用途：

  SP-LWGY传感器与显示仪表配套组成流量计。传感器具有精度高，重复性好，寿命长操作简单等特点。可广泛应用于石油，化工，冶金，造纸等行业测量液体的体积瞬时流量和体积总量。
二、特点：
　◆ 压力损失小，叶轮具有防腐功能。
　◆ 具有较高的抗电磁干扰和抗震动能力，性能可靠工作寿命长。
　◆ 采用先进的超低功耗单片微机技术，整机功能强，功耗低，性能优越。具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%。
　◆ 仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性高。
　◆ 采用EEPROM对累积流量、仪表系数进行掉电保护。保护时间大于10年。
三、技术参数：
　◆ 流量计规格，基本参数和性能指标（见表二）
　◆ 准确度：0.5级、1.0级；
　◆ 使用条件：
　　1、 环境温度-20℃～50℃;
　　2、 相对温度：5%～95%;
　　3、 被测介质温度：-20℃～120℃;
　　4、 大气压力：86Kpa～106Kpa;
　　5、 防爆等级：ibⅡBT4.
　◆ 信号传输距离：传感器至显示器的距离可达1000m。

四、电气特性：
1、 显示方式：
　　（1）LWGY 远传输出型：三线制脉冲输出（配显示仪表）；
　　（2）LWY  现场显示型：8位LCD显示累积流量，单位（m3）
　                        5位LCD显示瞬时流量，单位（m3/h）
　　（3）LWGB 远传输出型：二线制4～20mA信号输出（可现场显示瞬时流量）。
2、输出功能：
　　（1）LWGY 型脉冲输出，p-p值由供电电源确定；
　　（2）LWY 型可带脉冲输出或4~20mA两线制电流输出；
　　（3）LWGB 型4~20mA两线制电流输出（可4位数字显示瞬时流量）。
3、供电电源：
　　（1）LWGY：DC5~24V；
　　（2）LWY：3V锂电池安装于仪表内部可连续使用八年以上；
　　（3）LWGB：DC24V。
技术性能：


仪表口径及连接方式

4、6、10、15、20、25、32、40采用螺纹连接

（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接

精度等级

±1%R、±0.5%R

量程比

1:10；1:15；1:20

仪表材质

304不锈钢、316（L）不锈钢等

被测介质温度（℃）

-20～＋120℃

环境条件

温度－10～+55℃，相对湿度5%～90%，大气压力86～106Kpa

输出信号

脉冲频率信号，低电平≤0.8V 高电平≥8V

供电电源

+12VDC 、+24VDC（可选）

信号传输线

STVPV3×0.3（三线制）

传输距离

≤1000m

信号线接口

豪斯曼接头

防爆等级

非防爆产品

防护等级

IP65

五、仪表结构及安装方式：见（表二）、（图一）、（图二）、（图三）、（图四）
      1、 安装采用法兰连接、螺纹连接及夹装式；
　　2、 安装时液体流动方向应与传感器外壳上指示流向的箭头方向*，且上游直管段应≥20DN，下游直管段应≥5DN（DN为管道内径）。
　　3、传感器应远离外界磁场，如不能避免，应采取必要的措施；
　　4、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管道（如图四）；
　　5、传感器露天安装时，请做好放大器插头的防水处理；
　　6、传感器与显示仪表的接线，应根据放大器的电源来选择接线方式，详见有关“使用说明书”。
图一 LWGY—4～10传感器结构及安装尺寸示意图
图二 LWGY—15～40传感器结构及安装尺寸示意图
图三 LWGY—50～200传感器结构及安装尺寸示意图

图四 合理的安装方式

六、规格说明：

如：LWGY-50-BE：表示口径为50mm, 防爆、夹装式涡轮流量传感器；
　　LWGB-50：表示口径为50mm,涡轮流量变送器。
（表二）

型号
规格

公称通径DN（mm）

流量范围
（m3/h）

工作压力（Mpa）

安装形式

L
mm

G

D

d

孔数个

LW-4

4

0.04-0.25


6.3


2.5









螺纹(夹装)

350(50)

G1/2



LW-6

6

0.1-0.6

螺纹(夹装)

390(50)

G1/2



LW-10

10

0.2-1.2

螺纹(夹装)

450(50)

G1/2



LW-15

15

0.6-6

螺纹(夹装)

75(55)

G1



LW-20

20

0.7-7

螺纹(夹装)

85

G1



LW-25

25

1-10

螺纹(夹装)

100(60)

G5/4



LW-32

32

1.5-15

夹装

70



LW-40

40

2-20

螺纹(夹装)

140(70)

G2



LW-50

50

4-40

螺纹(夹装)

150(70)



φ150

φ18

4

LW-65

65

7.5-75

夹装

80



LW-80

80

10-100

法兰(夹装)

200(90)



φ160

φ18

8

LW-100

100

20-200

法兰(夹装)

220(110)



φ180

φ22

8

LW-150

150

30-300

法兰(夹装)

300



φ240

φ22

8

LW-200

200

80-800

法兰(夹装)

360



φ295

φ22

12

注：DN4-25mm口径常规产品耐压6.3MP   DN32-200mm口径常规产品耐压2.5MPa
仪表选型

型    号

说    明

SP-LWGY─

□

/□

/□

/□

/□

/□

/□

公

称

通

径

4













4mm，标准量程0.04～0.25m3/h，宽量程为0.04～0.4m3/h

6

6mm，标准量程0.1～0.6m3/h，宽量轮为0.06～0.6m3/h

10

10mm，标准量程0.2～1.2m3/h，宽量程为0.15～1.5m3/h

15

15mm，标准量程0.6～6m3/h宽量程为0.4～8m3/h

20

20mm，标准量程0.8～8m3/h，宽量程为0.4～8m3/h

25

25mm，标准量程1～10m3/h，宽量程为0.5～10m3/h

32

32mm，标准量程1.5～15m3/h，宽量程为0.8～15m3/h

40

40mm，标准量程2～20m3/h，宽量程为1～20m3/h

50

50mm，标准量程4～40m3/h，宽量程为2～40m3/h

65

65mm，标准量程7～70m3/h，宽量程为4～70m3/h

80

80mm，标准量程10～100m3/h，宽量程为5～100m3/h

100

100mm，标准量程20～200m3/h，宽量程为10～200m3/h

125

125mm，标准量程25～250m3/h，宽量程为13～250m3/h

150

150mm，标准量程30～300m3/h，宽量程为15～300m3/h

200

200mm，标准量程80～800m3/h，宽量程为40～800m3/h

类 型

N

基本型，+12V供电，脉冲输出，高电平≥8V低电平≤0.8V

A

4～20mA两线制电流输出，远传变送型

B

电池供电现场显示型

C

现场显示/4～20mA 两线制电流输出

C1

现场显示/RS485通讯协议

C2

现场显示/HART通讯协议

精度等级

05

精度0.5级

10

精度1.0级

涡 轮

类 型

W

宽量程涡轮

S

标准涡轮

材 质

S

304不锈钢

L

316（L）不锈钢

防 爆



无标记，为非防爆型

E

防爆型 （ExmⅡCT6或 ExdⅡBT6）

压力等级

N

常规   （参照表2）

H（x）

高压   （参照表2）
