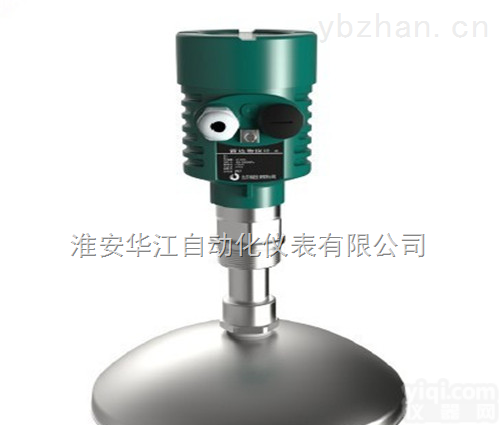

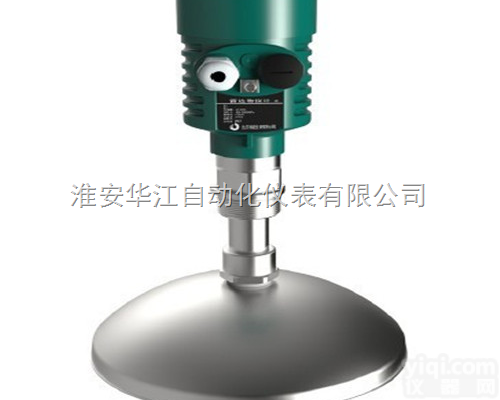

NYRD-SL 雷达水位计

测量原理

雷达水位计雷达物位天线发射较窄的微波脉冲，经天线向下传输。微波接触到被测介质表面后被反射回来再次被天线系统接收，将信号传输给电子线路部分自动转换成物位信号（因为微波传播速度极快，电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的）。

设计特点

波束角小，能量集中，具有更强抗干扰能力，大大提高了测量精度和可靠性。

天线尺寸小，便于安装和加防尘罩等天线防护装置，重量轻约1KG，便于安装。

测量范围zui高可达70米，覆盖大型水库等水位测量。

多种输出电路接口与采集系统配合。

采用脉冲工作方式，雷达液位计发射功率极低，对人体及环境均无伤害。

技术参数

测量范围 70m

测量精度 ±3mm

频率范围 26 G Hz

过程温度 -40...100℃

过程压力 -1.0...10bar

过程连接 法兰、支架、螺纹（G1 ½）

工作电压 四线制6~24 v DC

材料

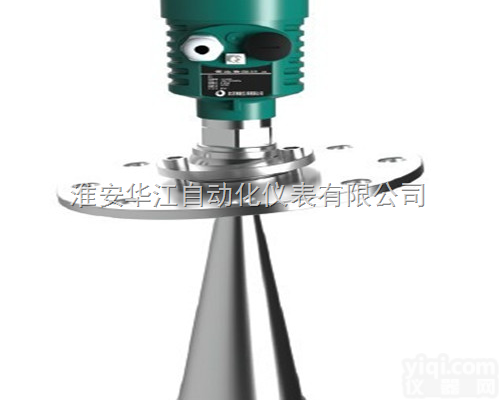

NYRD-SL喇叭口天线材质为316L，根据具体工况也可选用其他材质

壳体形式

可以提供塑料、铝、不锈钢单腔式外壳。它们的保护方式可达IP67（1bar）。

电子部件形式壳

可以提供不同类型的电子部件。可以提供一个四线制和485的纯数字型电子部件。
