LXF 复式水表|浪花水表
- 型号：LXF
- 产地：连云港市
- 供应商：连云港水表有限公司
- 供应商报价：面议
- 标签：复式水表|浪花水表
产品库
一、用途：
用于计量流经自来水主管道水的体积总量。
二、特点：

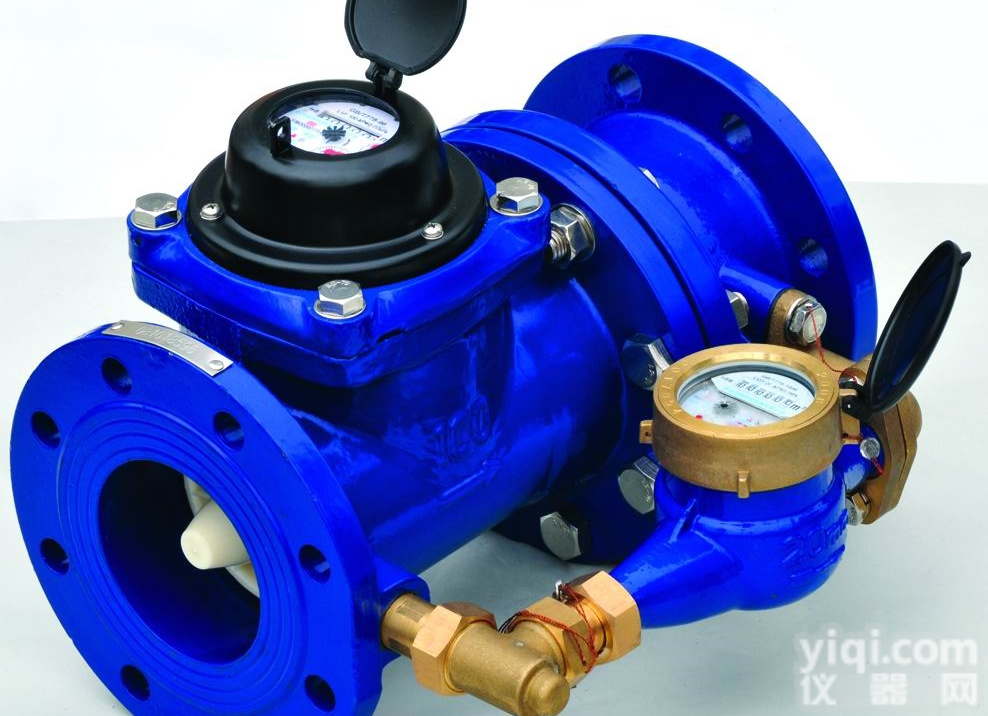

LXF水表俗称子母表，由大口径可拆卸螺翼式水表，小口径旋翼式水表和流量转换阀组成，流量低时也能准确计量，zui适合应用在流量波动大的供水管网，具有量程范围宽、结构先进、计量准确、维护方便等特点。
三、使用条件：
工作温度：0.1℃～40℃
zui大工作压力：1Mpa（特殊需要1.6Mpa）
四、zui大允许误差：
a) 从包括zui小流量（qmin）至不包括分界流量(qt)的低区：±5%
b) 从包括分界流（qt）至包括过载流量(qs)的高区：±2%
五、外形尺寸及重量
公称口径 Size | 长L Length | 宽B Width | 高H1 Height | 高H2 Height | 连接法兰connecting flange | ||
法兰外径 Outside Diameter D | 螺栓孔ZX圆直径 Bolt Circle Diameter d | 连接螺栓 Connecting Bolts | |||||
mm | |||||||
80 | 370 | 310 | 275 | 450 | 200 | 160 | 8-M16 |
100 | 370 | 320 | 285 | 450 | 220 | 180 | 8-M16 |
150 | 500 | 445 | 315 | 550 | 285 | 240 | 8-M20 |
(注：H2是拆卸大表机芯必须的zui小高度尺寸)
六、主要技术参数
公称口径 Size
| 过载流量 qs Overload Flow | 常用流量 qp Permanent Flow | 分界流量 qt Transitional Flow | zui小流量 qmin Min Flow | zui小读数 Min Reading | zui大读数 Max Reading |
mm | m3/h | m3 | ||||
80 | 80 | 40 | 0.20 | 0.05 | 0.00005 | 999,999 +99,999 |
100 | 120 | 60 | 0.20 | 0.05 | ||
150 | 300 | 150 | 0.80 | 0.20 | ||
