电池片与互联条90度180度拉力测试拉力机光伏企业专用

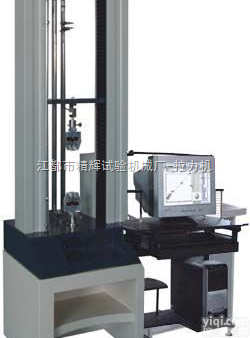

电池片与互联条90度180度拉力测试拉力机光伏企业专用系列，型号WY-2000S伺服电子拉力试验机是一款多功能拉力试验机，可测试电池片与互联条之前的拉力强度45度，90度，180度多角度可自由调节、焊带屈服强度测试、poe胶膜与背板剥离力，接线盒粘结拉力等数据。

电池片与互联条90度180度拉力测试拉力机光伏企业专用

1. zui大荷载：500N；
2. 荷重可选：2kN/5kN/10kN/20kN；
3. 测量精度：0.5级；
4. 负荷测量范围：0.5%—100%FS；
5. 试验力示值允许误差极限：示值的±0.5%以内；
6. 试验力示值分辨率：zui大试验力的1/±500000；
7. 变形测量范围：0.2%—100%FS；互联条180度拉力测试机
8. 变形示值误差极限：示值的±0.50%以内；
9. 变形分辨力：zui大变形的1/10000
10. 位移示值误差极限：示值的±0.5%以内；
11. 位移分辨力：0.1µm  电池片与焊带180度拉力测试机
12. 力控速率调节范围：0.01-10%FS/S；
13. 力控速率控制精度：设定值的±1%以内；
14. 变形速率调节范围：0.02—5%FS/S；
15. 变形速率控制精度：设定值的±1%以内；
16. 位移速度调节范围：0.5—500mm/min
17. 位移速率控制精度：设定值的±1.0%以内；
18. 有效试验宽度： 400mm(前后不受限)
19. 有效拉伸空间距离：1000mm(不安装测试夹具时)
20. 主机外型尺寸（长×宽×高）：760×465×1530（mm）
21. 使用电源：单相220V 50Hz 1kW
22. 机台重量：约200kg；

  功能特点：

1. 先进的芯片集成技术，专业设计的数据采集放大系统，具有集成度高、稳定可靠、使用方便等优点。控制软件能实现自动求取抗拉强度、弯曲强度、屈服强度、断裂强度、弹性模量、延伸率等检测数据，开放式公式编辑能自动计算试验过程中任一指定点的力、应力、位移、变形等数据结果。对试验过程的控制和数据处理符合相应金属材料与非金属材料国家标准的要求。
2. 控制方式：定速度、定位移、定荷重、定荷重增率、定应力、定应力增率、定应变、定应变增率等控制方式可选；
3. 自动清零：试验开始后，测量系统自动调零；
4. 自动换档：根据负荷大小自动切换到适当的量程，以确保测量数据的准确度；180度拉力试验机
5. 自动存盘：试验数据和试验条件自动存盘，杜绝因忘记存盘而引起的数据丢失；
6. 批量试验：对相同参数的试样，一次设定后可顺次完成一批试验；
7. 显示方式：数据与曲线随试验过程动态显示；
8. 曲线遍历：试验完成后，可对曲线进行再分析，用鼠标找出试验曲线上各点对应的数据；
9. 曲线选择：可选择应力-应变、力-位移、力-时间、位移-时间等曲线进行显示和打印；
10. 单位切换：力量单位：（g、kg、N、lb）、应力单位：（kg/mm2、N/mm2、Mpa、lbf/in2）位移单位：（m、mm、in）
11. 试验报告：可按用户要求的格式对试验报告进行编程和打印，并可导出EXCEL文件；
12. 安全保护：超过zui大负荷的2～10%时，自动实现安全保护、过载停机保护、限位保护；
13. 可自动检测、计算试样的机械性能指标，也可人工干预分析过程，根据相关标准的要求对自动分析结果进行修正，以提高数据的准确度；

​

随机标准配件：

1. 荷重传感器：美国MKCELLS高精度荷重元，500N            一个；
2. 位移感应系统：高精度光电编码器感应全程位移编码器    一套；
3. 数据采撷卡：TM2000 64位闭环测量控制主板           一张；
4. 测试软件：TM2101 英文/中文简体/繁体三合一测量控制系统 一套；
5. 动力系统：台湾交流伺服马达及控制驱动系统           一套；
6. 传动系统：意大利Haitec减速箱及台湾TBI精密滚珠丝杆     一套；

7、测试治具：电池片多角度剥离测试治具           一套；

             EVA背板剥离测试治具                一套；

                接线盒拉伸测试治具                 一套；

8、机台桌                                       一张。
