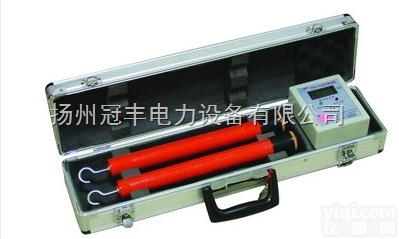

10kv核相仪的使用方法

10kv核相仪的使用方法使用说明:

1、自检

a. 使用之前必须将发射器和接收器更换新电池，将自检线一端接入220V电源，另两端夹发射器X和发射器Y挂钩，按住测量开关。发射器必须置于离地30cm以上，否则影响接收灵敏度。

b. 按接收器测量开关，接收器进入开机自检，自检完毕即开始测量并显示“同相”起始波形，在同一位置并有文字、声音提示，表示仪器可正常使用。

2.现场使用

a. 使用前必须遵守《电力安全工具预防性试验规程》工作要求。

b. 将发射器X和发射器Y连接绝缘杆，（绝缘杆必须拉开使用）

c. 按开关键，接收器进入开机自检，自检完毕将发射器X和发射器Y分别同原始端和测试端接触。

d.接收器“同相”时显示如下：

１．波形在同一起始位置。

２．相位角角差显示“0”或“360”。

３．文字指示“同相”。

4．声音提示。

  图５.接收器“同相”显示时

e.接收器“不同相”显示如下：

１．始波形不在同一位置。

２．相位角角差显示“120”或“240”。

３．文字指示“不同相”。

  图６.接收器“不同相”显示时

发射器电池工作时低于10V时必须更换电池否则影响接收灵敏度。

接收器有波形显示、文字指示，表示收到发射器信号。接收器必须收到发射器X和发射器Y信号才作判别，相位角角差显示“0”和“360”偏差小于±20゜都显示“同相。

10kv核相仪的使用方法性能特点：

1、QK800B高压核相仪，具备信号采集灵敏度高，选择性好；

2、使用高频传输，适应性强，可穿越隔板，围墙；

3、出厂相位角标定值±5°；

4、无限空中传送距离可达50m左右；

5、现场带电校验；

6、电压等级6kV～500kV
