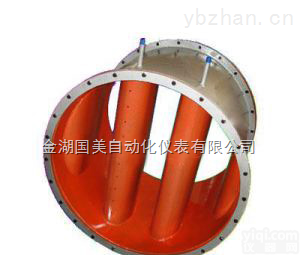

LG型 流量节流装置（孔板、喷嘴、文丘里管、机翼测风装置）

产品信息

一：简介：

LG系列流量测量节流装置是差压流量计的一次装置，与差压计或差压变送器及显示仪表配套构成差压流量计。它具有结构简单、安装维护方便、性能稳定、准确率高等优点。我公司生产符合国家标准GB/T2624.1～4-2006和国际标准ISO5167-1～4-2003的标准节流装置，它包括交接取压标准孔板、ISA1932喷嘴、法兰取压标准孔板、径距取压标准孔板、长径喷嘴以及文丘里管。另外根据用户的不同需要，还生产目前应用较普遍的特殊节流装置，如1/4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板、端头孔板、双文丘里管等。

二：参数：

1.2 节流元件表示方法（见表1-1）

表1-1

代号

表示名称

代号

表示名称

代号

表示名称

B

标准孔板

N

偏心孔板

C

长径喷嘴

S

双重孔板

H

1/4圆喷嘴

L

文丘里喷嘴

Q

圆缺孔板

P

ISA1932喷嘴

W

经典文丘里管

X

小孔板

M

小喷嘴





1.3 取压方式表示方法（见表1-2）

表1-2

代号

表示名称

代号

表示名称

H

环室取压

J

径距取压

Z

钻孔取压

T

特殊取压

F

法兰取压





1.4公称直径表示方法（见表1-3）

表1-3

代号

02

03

04

05

06

08

10

12

15

17

20

22

25

公称直径（mm）

25

32

40

50

65

80

100

125

150

175

200

225

250

代号

27

30

32

35

37

40

45

50

60

70

80

90

99

公称直径（mm）

275

300

325

350

375

400

450

500

600

700

800

900

1000

管径大于1000mm以上的以实际管径的1/10表示。

1.5公称压力表示方法（见表1-4）





表1-4

代号

00

01

03

04

06

10

16

20

25

28

32

公称压力（MPa）

0.6

1.6

2.5

4.0

6.4

10

16

20

25

28

32

1.6上下游直管段表示方法（见表1-5）

表1-5

代号

表示名称

A

不 带 上 下 游 直 管 段

B

带  上  下  游  直  管  段

C

带 上 下 游 直 管 段 并 带 连 接 法 兰

2、节流装置技术规格（见表2-1）

表2-1

节流元件

型号

取压方式

适用范围

采用标准

公称直径（mm）

公称压力（MPa）

标 准 孔 板

LGBH

环室取压

50~400

≤32

GB/T2624-93

LGBZ

钻孔取压

400~3000

≤1.6

GB/T2624-93

LGBF

法兰取压

50~1000

≤10

GB/T2624-93

LGBJ

径距取压

50~1000

≤10

GB/T2624-93

ISA1932喷嘴

LGPH

环室取压

50~400

≤32

GB/T2624-93

LGPZ

钻孔取压

400~500

≤6.4

GB/T2624-93

长径喷嘴

LGCJ

径距取压

50~630

≤32

GB/T2624-93

经典文丘里管

LGWT

具有“粗铸”收缩段特殊取压

100~800

≤1.6

GB/T2624-93

LGWT

具有机械加工收缩段特殊取压

50~250

≤2.5

GB/T2624-93

LGWT

具有粗焊铁板收缩段特殊取压

200~1200

≤1.6

GB/T2624-93

文丘里喷嘴

LGLZ

角接取压

65~500

≤6.4

GB/T2624-93

1/4圆喷嘴

LGHH

环室取压

40~400

≤10

 VDI/VDE2041

LGHZ

钻孔取压

400~500

≤10

       VDI/VDE2041

LGHF

法兰取压

40~500

≤10

       VDI/VDE2041

锥形入口孔板

LGRH

环室取压

25~400

≤10

DSIO42

LGRZ

钻孔取压

400~500

≤10

DSIO42

圆缺孔板

LGQH

环室取压

100~400

≤10

VDI/VDE2041

LGQZ

钻孔取压

400~1000

≤10

VDI/VDE2041

双重孔板

LGSH

环室取压

40~100

≤10

流量测量节流装置手册



3.2.3  LGBH-□01B型环室取压节流装置安装尺寸（见表3-5）

型   号

公 称 直 径mm

公称 压力MPa

双 头 螺 栓

螺   母GB/T6170-86

垫   圈   GB/T95-1985

安  装  尺  寸         (mm)

规  格

数 量

规 格

数 量

公 称尺 寸

数 量

D

L

L1

L2

LGBH-0501B

50

1.6

M16×160

4

M16

8

16

8

165

61

500

815

LGBH-0601B

65

M16×165

4

M16

8

16

8

185

61

650

1040

LGBH-0801B

80

M16×165

8

M16

16

16

16

200

61

800

1265

LGBH-1001B

100

M16×170

8

M16

16

16

16

220

61

1000

1565

LGBH-1201B

125

M16×175

8

M16

16

16

16

250

61

1250

1940

LGBH-1501B

150

M20×180

8

M20

16

20

16

290

61

1500

2315

LGBH-1701B

175

M20×180

8

M20

16

20

16

315

61

1750

2690

LGBH-2001B

200

M20×185

12

M20

24

20

24

355

61

2000

3065

LGBH-2201B

225

M20×195

12

M20

24

20

24

380

71

2000

3200

LGBH-2501B

250

M22×200

12

M22

24

22

24

425

71

2000

3325

LGBH-2701B

275

M22×200

12

M22

24

22

24

460

71

2000

3450

LGBH-3001B

300

M22×200

12

M22

24

22

24

480

71

2000

3575

LGBH-3201B

325

M22×205

16

M22

32

22

32

515

71

2000

3700

LGBH-3501B

350

M22×205

16

M22

32

22

32

540

71

2000

3825

LGBH-3701B

375

M27×220

16

M27

32

27

32

585

71

2000

3950

LGBH-4001B

400

M27×220

16

M27

32

27

32

605

71

2000

4075
