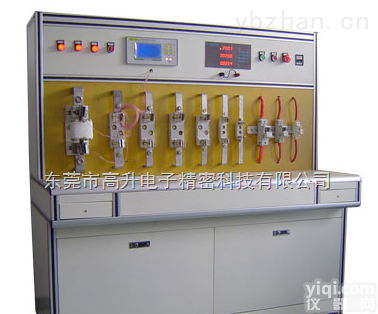

GS-RDQS1 东莞德尔塔熔断器动作特性试验台

一、设备概述：

东莞德尔塔熔断器动作特性试验台符合GB 13539.1-2008低压熔断器第1部分第8.4的标准要求，检测熔断器的动作特性，包括约定不熔断电流与约定熔断电流验证、“g”熔断器的额定电流验证、时间-电流特性等等；为各质检所以及熔断器厂家提供一套全面方便的检测方案。

二、系统组成：

东莞德尔塔熔断器动作特性试验台2个大功率恒流源（由客户提供或者选配）、PLC可编程控制器、电脑、电流变送器、电流传感器、可移动机箱等组成。

东莞德尔塔熔断器动作特性试验台能够稳定输出所需要的测试电流，消除由于电源电压波动、连接导线或铜排、试品阻值变化对的测试电流影响，提高测试结果的准确性。该电源具有损耗小、效率高、操作简便，并且具有完备的控制和检测功能。电脑、示波器安装在设备上，操作方便，高端上档次。（示波器由客户提供）

三、主要技术参数：

1) 输入电源：单相交流220V，±5％,50HZ，功率30KW;
2) 输出直流电流1~5000A,1路；
3) 输出直流电流1~500A,1路；
4) 输出电压0~5V；
5) 测试熔断器电流范围：1~5000A，可测试过载电流2.0/2.5/3.0/3.5/4.0/5.0/8.0/10倍（即20~5000A）
6) 通电时间：0.1~999.9s/m/h连续设定；
7) 断电时间：0.1~999.9s/m/h连续设定；
8) 瞬时熔断时间测量：1~9999us/ms (用示波器测量);
9) 测试次数：1~9999999次；
10)电流稳定度范围：+0～3％ (可选择上下限值)；
11)恒流精度：≤±1％读数；
12)判断功能：是否合格标准；
13)输出电流回路：1回路；
14)测试试样：1~14个;
15)设备内箱提供恒温恒湿环境：温度21~30任意可设定，湿度70%以下；
16)试样內箱尺寸:长1400高600深300
17)试验机外形尺寸：长1950*深750*高1600mm
