2、结构特征与工作原理

2．1 结构特征  WZBQ-7型微机磁力启动器保护装置 电光微机综合保护器

本开关采用准快速开门结构，结构简单合理，操作方便；采用简单的控制线路，实现开关的多功能（多用途），使开关能作为普通开关的单机、联控，便于管理和维护；本开关容量大，相对体积小，减小了电气设备的占地面积，减少了电气设备之间的连线。  起动器由装在撬形底架上的方形隔爆外壳，本体装配（包括可拆装的控制板装配），前门及电器件装配等部分组成，外壳的前门为平面止口式。当前门右侧中部的机械闭锁解锁后可以抬起起动器 智能化 额定电压(V) 额定电流(A) 真空智能型 隔爆兼本安 起动器左侧固定于铰链上的操作手把，将门抬起约30毫米后（注意不要过于抬高）前门即可打开，关门时，用手平提铰链上的手把，转动前门即可关闭（转动前门时，注意操作手把的抬起高度，避免操作手把上部凸轮与铰链顶撞）。

2．2 工作原理WZBQ-7型微机磁力启动器保护装置 电光微机综合保护器

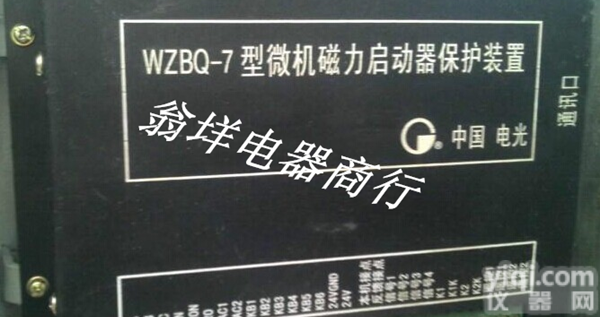

 本起动器采用WZBQ—7型微机监控保护装置，装置以16位单片机为核心，工业级外围芯片、精密小型互感器、小型专用继电器，运用科学的算法，使保护灵敏可靠，测量精度高。在设计上，采用标准化、模块化硬件设计，科学的软件编程，高精度的A/D转换，多种抗干扰措施，使装置具备多功能、高性能、高抗干扰能力；在用户界面上，采用大屏幕液晶中文蓝屏汉显，菜单式操作。重要操作均设有授权密码，既方便了用户操作，又有效防止了误操作的发生。本装置可在线查询、修改，并具备事件记录和自检等功能。标准的RS－485/RS-232通讯接口，使装置具备遥信、遥测、遥控、遥调等功能，可直接构成井下DGKJ－2000无人值守系统的一部分。

 3、技术特征

3.1 主要技术参数和技术性能：

3.1.1 额定电压：1140V、660V或660V、380V；

3.1.2 额定电流：400A；

3.1.3 频率：50Hz；

3.1.4 电流整定范围：30～400A连续可调；

3.1.5 控制电动的功率范围：（设ηCOSφ=0.75）  1140V： ~590KW 660V：  ~340KW 380V：  ~195KW

3.1.6 主回路真空接触器性能指标：  3．1.6.1 接通能力：4000A、100次； 3．1.6.2 分断能力：3200A、25次； 3．1.6.3 极限分断能力：4500A、3次；
