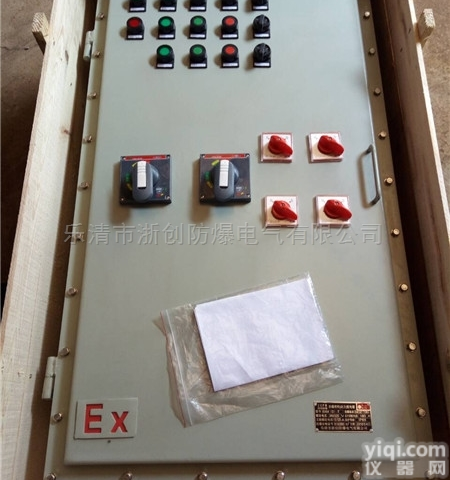

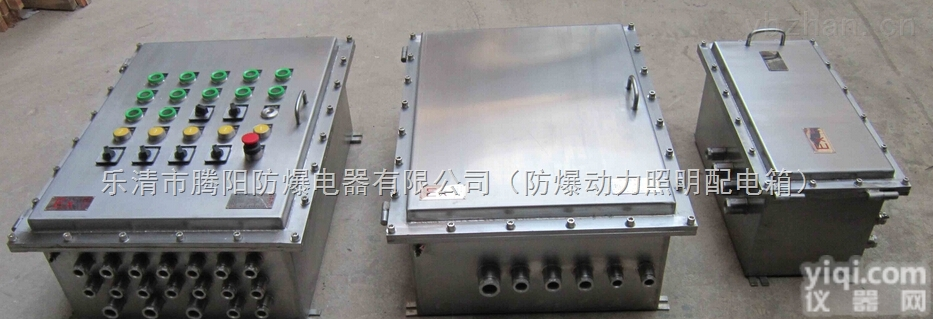

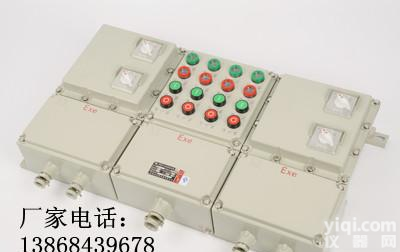

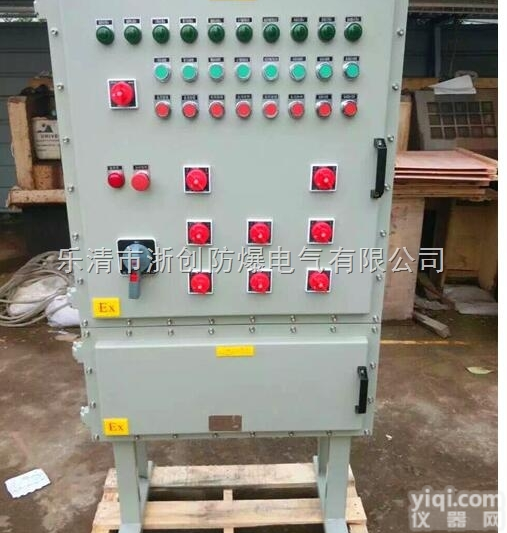

BXM- 防爆照明动力配电箱

适用范围

1区、2区危险场所

IIB、IIC类爆炸性气体环境，要求IIC 类时需注明

可燃性粉尘环境20区、21区、22区

温度组别为T1-T6的环境

1.1爆炸性气体环境危险区域的划分

不同的国家和地区，按各自的标准划分爆炸危险区域。我国根据爆炸性气体混合物出现的频繁程度和持续时间，将爆炸性气体环境分为O区、1区和2区。(与IEC国际电工委员会*)

0区:连续出现或长期出现爆炸性气体混合物的环境。

1区:在正常运行时可能出现爆炸性气体混合物的环境。

2区:在正常运行时不可能出现爆炸性气体混合物的环境或即使出现也仅是短时存在的爆炸性气体混合物的环境。

0区一般只存在于密封的容器，贮罐等内部气体空间，在实际设计过程中1区也很少存在，大多数情况属于2区。

1.2防爆电器设备分为二类:

Ⅰ类煤矿井下用电气设备

Ⅱ类除矿井以外的场合使用的电气设备

1.3Ⅱ类电气设备，按其适用于爆炸性气体混合物zui大试验安全间隙或zui小点燃电流比，分为ⅡB，ⅡC三类;并按其zui高表面温度分为T1-T6六组

1.4爆炸性气体混合物按引燃温度分组，见表1。

1.5爆炸性气体混合物，按其zui大试验安全间隙(MESG)或zui小点燃电流比(MICR)分级，见表2。

表1

组别

引燃温度t(℃)

T1

450

T2

300

T3

200

T4

135

T5

100

T6

85

表2

类别

zui大试验安全间隙(MESG)(mm)

zui小点燃电流比

≥0.9

>0.8

ⅡB

0.5

0.45≤MICR≤0.8

ⅡC

≤0.5

<0.45

性质:在规定试验条件下，气体、蒸气爆炸性混合物的zui小点燃电流与甲烷爆炸性混合物的zui小点燃电流之比。ZG规定气体、蒸气危险物质按zui小点燃电流比分为ⅡB级和ⅡC级。zui小点燃电流比≤1.0，>0.8的为≤0.8，>0.45的为ⅡB级;≤0.45的为ⅡC级。例如，乙烷、乙烯、乙炔分别为，ⅡB级，ⅡC级危险物质。

1、铸铝合金外壳或钢板焊接而成，由电器元件主腔和接线增安腔组成，表面高压静电喷塑

2、主腔内装塑壳式断路器.微断开关等电器元件

3、不锈钢外露紧固件

4、钢管或电缆布线均可

1、

4、额定电压:AC380V

5、支回路电流1-100A
