远传型磁翻板液位计

远传型磁翻板液位计厂家---江苏翔腾仪表有限公司   质量过硬、价格优惠！

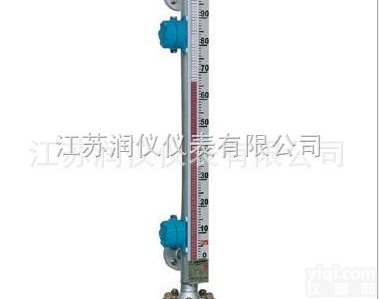

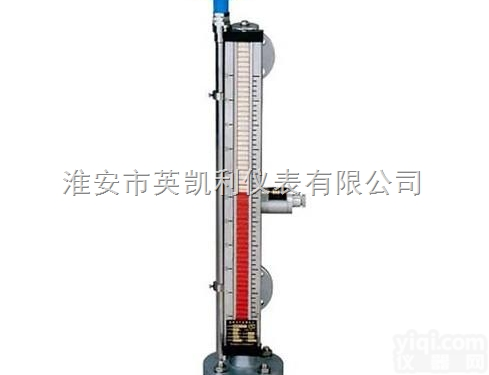

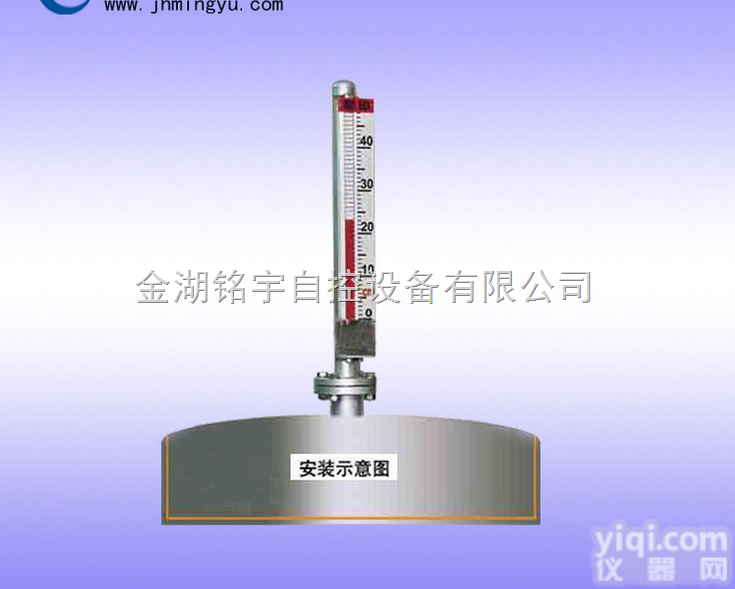

    远传型磁翻板液位计由本体、翻板箱（由红、白双色磁性小翻板组成）、浮子、法兰盖等组成，用于各类液体容器的液位测量。磁翻板液位计能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。UHZ系列磁翻板液位计可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位，全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警、控制开关，可实现液位或界位的上下限报警和控制，配上液位变送器可将液位。界位信号转换成二线制4~20mADC的标准信号，实现远距离检测、指示、记录与控制。UHZ系列磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。

有关参数选用

防腐型材料（表1）

国内外常用不锈钢材料对照表（表2）

结构及工作原理
    1、基本型
    根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的*磁钢通过耦合作用，驱动红、白色翻柱翻转180°，液位上升时翻柱由白色转为红色，下降时由红色转为白色，从而实现液位指示。
    2、电远传
    在浮子液位计上安装变送器，通过浮子上下移动，经磁耦合作用使导杆内测量元件依次动作，获得电阻信号变化，转换成0～10mA或4～20mA的标准信号输出，与显示仪表或计算机连接，达到远传目的。
    3、上下限开关输出
    在液位计立管上由用户设定上、下限位置安装控制器，控制器内带有自保持作用的舌簧开关，利用磁性浮子随液位移动使簧片开关动作时，实现报警或限位控制。

●安装通用要求

I、如果您设计的过程连接法兰且与我公司的型号不同，或者采用其它标准，我们可以按照您的要求供货；

II、仪表的测量范围为两个连接法兰的ZX距（顶装型除外），其中下连接法兰的ZX即为仪表指示的零点；

III、仪表的测量范围为两个连接法兰的ZX距（顶装型除外），排污阀距离法兰ZX距的长度由适用介质的密度来确定

IV、您应保证设备上连接法兰的端面具有恰当的平面度、垂直度、ZX距，以保证我们的产品的安装和使用；

V、浮子室（或者称为主体管）内应保持清洁而不应有杂质，特别是铁磁性物质。当介质不清洁时，应增加吸附或过滤装置，以确保仪表正常工作。

●主要技术参数

正常工作条件：

环境温度：-20～80℃；

相对湿度：5%～100%（包括直接湿）；

环境压力：86kPa～108 kPa；

测量范围：0～12米；

显示精度：±10mm；

介质压力：1.0、2.5、4.0、6.4、10.0、16.0MPa；

介质温度：-40～450℃（类型可选）；

介质密度：≥.0.5g/cm3；

介质粘度： ≤0.05Pa·S；

接液材质：不锈钢、PVC、Ti等；

过程连接：按用户所需，有多种选择；

报警开关

触点容量：AC220V 0.2A/110V 0.5A；

输出形式：常开或常闭信号；

电气寿命：＞10万次；

极限负载电流：1A（部分型号）；

zui大接触电阻：150mΩ。

变送输出模块

输出信号：4～20mA/ HART；

负载电阻：500Ω（在24VDC供电时）；

供电电源：DC24V、50mA；

环境温度：-40～60℃；

精度：

出 线 口：M20×1.5（内）；

防爆形式：隔爆型 Ex dⅡCT6 、本安型 Ex iaⅡCT6。

注：仪表可以现场清晰显示，也可以通过数字显示仪表显示（同时可以设定报警点，以及输出4～20mA电信号）。

系统构成及接线
    1、上下限开关输出
    由具有自保持作用的舌簧开关和转换器组成，舌簧开关和转换器分别安装于现场和控制室，由转换器提供三对触点开关。
    2、电远传
    由测量单元和变送单元两部分组成。
    3、本安防爆
    a 带本安防爆，上、下限开关输出型
    防爆开关由舌簧开关和带继电器触点的安全栅组成，可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。(图三)
    b 带本安防爆远传型
    适合使用于∏类电气设备(工厂用)、C级气体，zui高表面温度组别T4(135℃)。(图四)
    c 使用注意事项
    ①变送器外壳设有外接地，用户使用时必须可靠接地。
    ②安全栅的使用应遵守有关使用说明内容。
    ③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆，芯线截面积＞0.5m，电缆允许分布电容为0.8μF。

●用途与适用范围

注：1、对于含有固体悬浮杂质、铁磁性杂质的容器我公司可提供过滤装置；

    2、带有变送输出电信号的液位计，其介质温度不超过100℃或者需要做降温处理。

特点

●翻柱外壳采用聚酯及高温陶瓷，*、耐高温。

●适合容器内液体介质的液位、界面的测量。除现场指示外，还可配远传变送器、报警开关、控制开关，检测功能齐全。

●指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。

●测量范围大，不受贮槽高度限制。

●指示机构与被测介质完全隔离，因而密封性好，可靠性高，使用安全。

●结构简单，安装方便，维护费用低。

●耐腐蚀、无需电源、防爆性能好。

●翻柱磁钢采用*退磁的进口材料，可在高温、高压情况下长期可靠运行。

●测量范围300～15000mm

●准确度：±10mm，±20mm

●翻柱直径：9mm,16mm

●工作压力：≤4.0MPa(4.0MPa以上可另行设计)防腐型≤1.0MPa

●介质密度：≥0.45g/cm3

●介质密度差≥0.15g/cm3(测量界位)

●介质温度：-20～+250℃(特殊要求要达450℃)

●介质粘度：≤0.4Pa?S，对于粘度大的介质或温度低时易结晶的介质，可根据用户要求选用加热型夹套式液位计。

●环境振动：频率≤25Hz，振幅≤0.5mm

●跟随速度：≤0.08m/s

●本厂出厂连接法兰尺寸：DN20，PN0.6(公制管)，也可根据用户要求订做。

●远传配套仪表的主要技术参数请参阅本样本中有关内容。

●如有特殊要求可在订货时商洽。

订货参数如下

类型 □ 就地显示□ 输出4-20mA □ 上、下限报警（开关形式： 常开或常闭、保持型、防爆型）

□ 输出4-20mA及上、下限报警 □ HART协议□ RS485总线

工作温度 □-20~450℃□℃(按客户要求)

测量范围 □L= ㎜（按客户要求：200…….～15000㎜）

测量介质 □（按客户要求）

介质密度 □g/cm3（按客户提供：≥.0.5g/cm3）

设计压力 □≤6.3Mpa □≤10.0Mpa □≤25Mpa □ 其它Mpa

实际压力 □≤6.3Mpa □≤10.0Mpa □≤25Mpa □ 其它Mpa

过程连接 □DN20 PN1.0□ DN25 PN1.0 □ 其它:DNPN(按客户要求)

其它要求 □防爆(隔爆型)□ 其它

型号说明：

XT-UHZ翻柱式磁浮子液位计   1  侧装式 2  顶装式 安装方式   1 1Cr18Ni9Ti 2 ABS 3 PP-R 主体材质   1 0.6MPa 2 1.6MPa 3 2.5MPa 4 4.0Mpa 公称压力   1 基本型 2 带上下限开关输出 3 带电远传(0～10mA输出，220V，AC) 4 带电远传(4～20mA输出，24V，DC) 5 带本安防爆型(4～20mA，24V，DC) 6 带本安防爆型上下限开关输出 类型   L 安装间距(测量范围)     L1 安装深度(顶装式(0～4000mm任选)     介质密度ρ(g/c         2 2 1 1 =2500mm L1=3000mm ρ=0.8g/c 举例

保温与伴热

       在石油、化工等系统中需防冻、保温及加热场合的液位测量时，往往需要对液位计附加夹套装置，夹套形式有蒸汽夹套、水循环夹套、真空夹套、双层夹套等；另外也可附加先进的自恒温电伴热系统。

   蒸汽夹套和水循环夹套，是在液位计主导管外增加一层筒体，供蒸汽、循环水或导热油流通。

   真空夹套，是在液位计主导管外增加一层真空筒体，以使被测量介质与外界隔热。

   双层夹套，一般是指在蒸汽伴热夹套外再做一层真空夹套。

   电伴热系统，是在液位计主导管外缠绕电伴热带，从而给介质加热。我们可提供：

1、基本型电热带，用于无防爆、无防腐要求，且环境湿度不大的场所；

2、防护型电热带，用于无防爆、无防腐要求，但环境湿度较大的场所；

3、防爆型电热带，用于有防爆、无防腐要求，环境湿度不大的场所；

4、防爆防护型电热带,用于有防爆、无防腐要求，环境湿度较大的场所；

5、防爆防腐型电热带，用于有防爆、有防腐要求，环境湿度较大的场所。

显示板型式特点

● 真空玻璃管显示板（SN）

1、硼硅玻璃管真空密封磁性翻片，消除日晒、氧化、粉尘、腐蚀、雨雪、冰冻等因   素导致翻柱卡阻，退色、形变、脏污等情况发生。

2、翻片机械互锁，浮子快速移动仍灵活可靠翻转，不会产生交错翻乱的现象；

3、标尺及面板全不锈钢结构，美观坚固，耐腐蚀；

●  高温陶瓷翻柱显示板（AC）

 采用进口稀土材料高温磁体以及双色陶瓷片，高温使用不退磁不退色不变形，耐腐蚀耐老化，美观鲜明。

●  磁敏双色LED显示板（AE）

 采用红绿双色LED发光器件替代红白翻柱， 显示亮度高，可视距离远，标尺清晰，显示角度大，更便于夜间观测。
