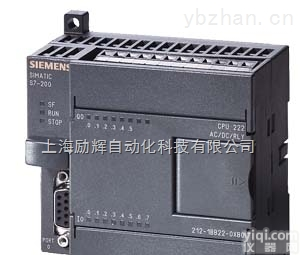

西门子s7-200可编程控制器

西门子s7-200可编程控制器

SIMATIC S7-300 提供多种性能等级的 CPU。
除了标准型 CPU 外，还提供紧凑型 CPU。
同时还提供技术功能型 CPU 和故障安全型 CPU
同时还提供技术功能型 CPU 和故障安全型 CPU
SIMATIC S7-300 CPU 具有高性能、所需空间小以及zui小的维护成本，因此提高了性价比值。

上海晋营自动化科技有限公司
：邵泽春
电  话：
传  真：
邮  箱：3117125529
   :  3117125529

数字量/模拟量输出表规定的是当CPU处于停机（STOP）状态时，数字量输出点或者模拟量输出通道如何操作。

此功能对于一些必须保持动作、运转的设备非常重要。如抱闸，或者一些关键的阀门等，不允许在调试PLC时停止动作，就必须在系统块的输出表中进行设置。

西门子s7-200可编程控制器

数字量输出表

图1. 数字量输出表

图中：

1. 冻结zui后的状态：选中此选项，则在CPU进入STOP状态时数字量输出点保持停机前的状态（是1仍然是1，是0保持为0），同时下面的b.表不起作用
2. 如果未选择a.，选中的输出点会保持ON（1）的状态，未选中的为0。在上图中Q0.7/Q0.6/Q0.5/Q0.4将在CPU进入STOP状态时保持状态为1

模拟量输出表

图2. 模拟量输出表

1. 冻结zui后的状态：选中此选项，则在CPU进入STOP状态时模拟量输出通道保持停机前的状态，同时下面的b.表不起作用
2. 未选中a.选项时，在表中各个规定模拟量输出通道在CPU进入STOP状态时的输出值。在上图中，如果AQW0通道接成电压输出，它就会保持5V；如果AQW2通道接成电流型输出，它就保持4mA

可以为 CPU 上的数字量输入点选择不同的输入滤波时间。如果输入信号有干扰、噪音，可调整输入滤波时间，滤除干扰，以免误动作。

滤波时间可在 0.20 ~ 12.8ms 的范围中选择几档 。

如果滤波时间设定为 6.40ms，数字量输入信号的有效电平（高或低）持续时间小于 6.4ms时，CPU 会忽略它；只有持续时间长于 6.4ms 时，才有可能被识别。

图1. 数字量输入滤波

常问问题

我设置了数字量滤波，为何不能滤除连续的 50Hz 正弦干扰信号？在实验时却为何能够滤除几个正弦波干扰信号波头，而多了就不行？

数字量滤波是对电压信号的延时滤波。从工作原理和数值设置来看，它相当于一个低通滤波器，只能滤除高频的干扰脉冲，因此从原理上就不能用于滤除低频干扰信号。

数字量输入点的信号检测具有其特定的过渡反应特性。数字量滤波只有在电路检测到输入信号“有效”（激活）时才开始延时；能否达到“有效”的状态，取决于信号（包括干扰信号）在输入电路上的过渡响应。输入电路的过渡反应也可以认为是一种硬件滤波。如果干扰脉冲短暂，很可能达不到“有效”状态；而连续的低频信号波头能够不断补充能量，达到“有效”状态，进而启动滤波延时并为 CPU 识别。
