GSM-DW GSM-DW 直流功率表数显表 直流电能表带隔离报警输出显示表

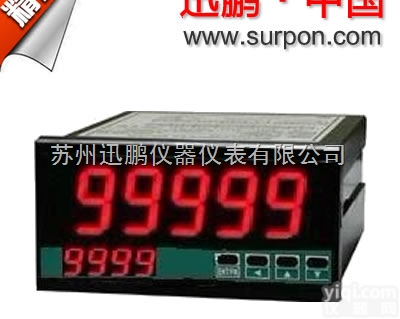

GSM-DW 直流功率表数显表 直流电能表带隔离报警输出显示表--图片

GSM-DW 直流功率表数显表 直流电能表带隔离报警输出显示表--产品接线图：

外型尺寸：96mm×48mm×112mm（长×宽×深）

          带接线端子深度为112mm

安装方式：嵌入式安装

zui小安装深度：100mm

开口尺寸：91mm×45mm

--产品特点

●五位数码管显示，量程自动转换，小数点  自动移位；

●可切换显示电压，电流，功率值；

●输出信号可多种选择；

●低温漂特性，高冲击电压及隔离特性；

●体积轻巧外型美观，安装方便，抗干扰能力强。

技术规格：

量测精度：±0.2%RO或±0.5%RO

波纹影响:≤0.2%RO额定输出，30%畸变波形

允许过载：电压：2倍额定输入（连续）讯号10s

信号输入：电流：zui大直接输入电流0~10Vdc（电流量程范围可协商定制）；超出10Adc需加分流器（SHUNT）；允许过量程瞬时电流10倍/2秒

电压：zui大直接输入电压0~650Vdc（电压量程范围可协商定制）； 允许过量程瞬时电压2倍/1秒  持续：1.2倍

响应时间：≤250msec.

通讯介面：RS485串行接口，ModBus协定，RTU格式， 通讯传输速率4800、9600可选；

报警输出：两组无源触点，部分无源触点带有常开闭输出；继电器触点容量5A/250V；上限输出 测量值≥上限设定值，下限输出≤下限设定值；

类比量输出：4~20mAdc输出时，负载电阻0＜RL＜510Ω，0~5Vdc输出时，负载电阻RL≥5KΩ；

绝缘强度：IEC 60255-5 2KVrms-1min

环境承受能力：工作 IEC 60068-1和2   0℃~±55℃

              储存 IEC 60068-1和2   -25℃~﹢70℃

              湿热 IEC 60068-1-3    93%RH  40℃

使用场合：无腐蚀性气体及金属粉尘，海拔高度＜3000m

工作电源及消耗：AC80~265V或DC100~275V 8VA；可定制DC12V，DC24V，DC48V，等工作电源。
