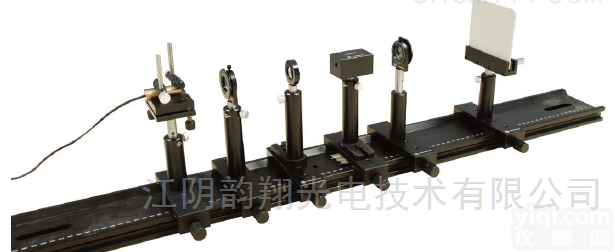

DGX-2电光效应实验仪（电光调制实验装置）

DGX-2电光效应实验仪（电光调制实验装置）

一.实验内容：

1．调整光学系统，观察锥光图

2．测出半波电压算出电光系数

3. 调制强度偏压关系测量 绘制T-V曲线

4．改变直流偏压，选择不同的工作点，观察正弦波电压的调制特性

5．用1/4波片来改变工作点，观察输出特

6. 光通信演示实验

二.技术参数

1、电光晶体：LiNbO₃（铌酸锂）50mm×6mm×1.7mm

2、半导体激光器；波长650nm；功率≥2.5mW；

3、不锈钢导轨980mm；

4、偏振片φ25mm；1/4波片φ25mm；

5、晶体偏置电压：0~400V（数码显示），交流内调制信号电压0-40VPP；频率1KHz（连续可调）

6、光功率计:量程有20uW、200uW、2mW、20Mw,波长:650nm 532nm 473nm λ

7 、示波器选配
