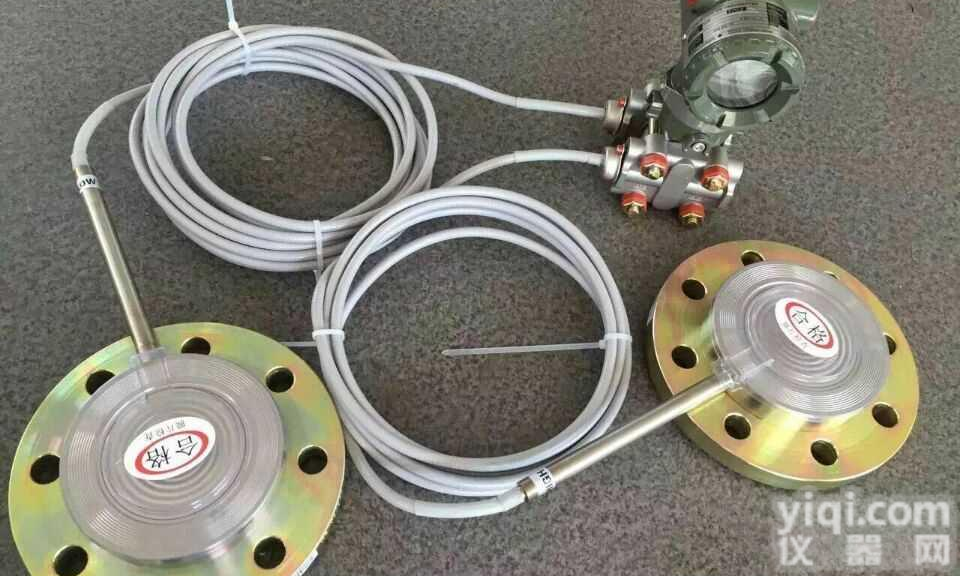

EJX118W EJA118N EJA118Y 横河EJX118W、EJA118N和EJA118Y型隔膜密封式差压变送器

品Pai横河型号EJX118W EJA118N EJA118Y 类型隔膜式压力变送器测量介质液体、气体或蒸汽的流量以及液位、密度和压力 测量范围2.5~500（kPa） 精度等级±0.2% 输出信号4~20（mA） 防爆等级FM，CENELEC ATEX，CSA，TIIS，IECEx 防护等级IP67，NEMA 4X，和JIS C0920防浸型电源电压10.5~42（V） 接口尺寸14（mm） 特性-的性能和稳定性EJA系列采用单晶硅谐振式传感器技术。单晶硅对于压力或温度的变化不存在滞后现象，是非常理想的材料。单晶硅谐振式传感器将过压、温度变化和静压影响降为Z低，从而提供无与伦比的长期稳定性。-小型轻量设计由于采用ASIC放大器设计使包装变小，以及膜盒构造和法兰的小型化，这款机型的重量降到了原有机型的一半。ASIC设计不仅减少了零件数量，而且提高了放大器的可靠性。-现场总线通信能力现场总线是双向数字通信系统，是配置仪表控制系统的革新技术，同时也是前景很好的更新换代产品，用于替换现在现场仪表中广泛使用的标准4~20mA模拟通信。EJA系列提供两种现场总线模式，FOUNDATION™现场总线低压模式和PROFIBUS PA设备，以实现横河电机和其他供应商的协同工作。软件方面，EJA系列采用两个AI功能块计算差压和静压，从而实现灵活的仪表配置。规格EJA118W / EJA118N / EJA118Y隔膜密封式差压变送器M膜盒H膜盒测量范围-100~100kPa(-400~400inH2O)-500~500kPa(-2000~2000inH2O)测量量程2.5~100kPa(10~400inH2O)25~500kPa(100~2000inH2O)精度±0.2%±0.2%防护等级IP67，NEMA 4X，和JIS C0920防浸型防爆规格FM，CENELEC ATEX，CSA，TIIS，IECEx输出信号4~20mA DC或FOUNDATION™现场总线或PROFIBUS PA两线制数字通信电源BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC)Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC)环境温度-40~60℃ (-40~140℉) (普通型)-30~60℃ (-22~140℉) (内藏指示器)环境温度必须在填充液工作温度范围内。过程温度-50~300℃ (-58~572℉)环境温度必须在填充液工作温度范围内。Z大工作压力法兰额定压力安装变送器: 2-inch管安装隔膜密封: 法兰安装法兰尺寸平法兰型: 3-inch(80mm)，2-inch(50mm)凸法兰型: 4-inch(100mm)，3-inch(80mm)组合型:凸法兰高压侧: 4-inch(100mm)，平法兰低压侧: 3-inch(80mm)膜片材质SUS316L，哈氏合金C-276，钽材，钛材法兰材质S25C，SUS304，SUS316外壳铝合金或SUS316不锈钢(可选)选型表基本规格代码：EJA118W-DMSJ1AA-AA01-92NN第1项：输出信号-D4-20mA DC/BRAIN协议数字通讯-E4-20mA DC/HART协议数字通讯-FFF现场总线通讯第2项：测量量程(膜盒)M2.5-100KPa(250-10000mmH2O)H25-500KPa (0.25-5kgf/cm2)第3项：接液材质S[隔膜] JIS SUS316L [其它]JIS SUS316L第4项：法兰规格J1JIS 10KJ2JIS 20KJ4JIS 40KA1ANSI 150A2ANSI 300A4ANSI 600P1JPI 150P2JPI 300P4JPI 600D2DIN PN 10/16D4DIN PN25/40D5DI PN 64G2GB PN10/16G4GB PN25/40G6GB PN100第5项：法兰尺寸/材质A50mm (2")/JIS S25CB50mm (2")/JIS SUS304C50mm (2")/JIS SUS316第6项：螺栓和螺母材质AJIS SCM435BJIS SUS630第7项：充灌液-A一般用(硅油) [接液温度]-10-250℃ [环境温度]-10-60℃-B一般用(硅油) [接液温度]-30-180℃ [环境温度]-15-60℃第8项：-A一直为A第9项：毛细管长度（m)01毛细管长1m02毛细管长2m03毛细管长3m04毛细管长4m05毛细管长5m第10项：安装方式-9水平配管连接，左边高压毛细管从前部引出第11项：电气接口0G1/2内螺纹，一个电气接口21/2NPT内螺纹，二个电气接口，无盲塞3Pg13.5内螺纹，二个电气接口，无盲塞4M20内螺纹，二个电气接口，无盲塞5G1/2内螺纹，二个电气接口，一个盲塞71/2NPT内螺纹，二个电气接口，一个盲塞8Pg13.5内螺纹，二个电气接口，一个盲塞9M20内螺纹，二个电气接口，一个盲塞第12项：内藏显示表D数字显示表E带测量范围设定按钮的数字显示表N第13项：安装托架AJIS SECC 2”管安装（平托形）BJIS SUS304 2”管安装（平托形）N三、附加功能第1项：隔爆型、本安型不指定NF1NEPSI隔爆许可：dⅡCT6 环境温度：-40-60℃ 电气接口：1/2NPT内螺纹JF3JIS隔爆 Ex dsⅡCT4JF35JIS隔爆 Ex dsⅡCT4FF1FM隔爆： Ⅰ，Ⅱ&Ⅲ级， 1&2区，B、C、D、E、F&G组 NEMA 4X T6FF15FM隔爆： Ⅰ，Ⅱ&Ⅲ级， 1&2区，B、C、D、E、F&G组 NEMA 4X T6KF1CENELEC隔爆：EEx d Ⅱ C T4、T5、T6 Z高接液温度：T4-135℃、T5-100℃、T6-85℃KF5CENELEC隔爆：EEx d Ⅱ C T4、T5、T6CF1CSA隔爆许可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6CF15CSA隔爆许可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6NS1NEPSI本安许可 :ia Ⅱ CT4 环境温度：-40-60℃ 电气接口：1/2NPT内螺纹JS3JIS本安Ex iaⅡCT4FS1FM 本安许可 本安C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G 非可燃性C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F&GKS1CENELEC本安许可：EEx ia Ⅱ CT4CS1CSA本安许可： C1:ⅠⅡ&Ⅲ Div、1&2、Gps、A、B、C、D、E、F&G ENCL:Type4X 温度 C1:T4FU1包含FF1和FS1KU1包含KF1.KS1和N型 KEMA N型 EX nA ⅡCT4CU1包含CF1和CS1SU1SAA隔爆型、本安型和无火花型：Ex dⅡT6/T5/T4 IP67,Exia ⅡCT4 IP67 ,ExnⅡ CT4 IP67KS5CENELEC(KEMA)本安防爆：[Entity模式]：EEx ia Ⅱ CT4；[Fisco模式]：EEx ia Ⅱ CT4/ EEx ia Ⅱ BT4第2项：日本标准隔爆接头不指定G11电气接口：G1/2内螺纹 可用电缆外径：8.5-11mm 1个G12电气接口：G1/2内螺纹 可用电缆外径：8.5-11mm 2个第3项：隔爆密封接头不指定G71连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（1个）G72连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（1个）G81连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（2个）G82连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（2个）第4项：涂漆：颜色变化或涂漆变化不指定P1颜色变化 只适用于变送器壳体 蒙塞尔标志编码：N1.5，黑色P2颜色变化 只适用于变送器壳体 蒙塞尔标志编码：7.5BG4/1.5绿色P7颜色变化 只适用于变送器壳体 金属银色X1涂漆变化 环氧树脂烤漆第5项：避雷保护器不指定A变送器电源电压：10.5-32V DC(本安型：10.5-30V DC，现场总线通讯：9-32V DC) Z大允许电流：6000A (1X4μS),反复1000A(1X40μS)100次第6项：禁油处理或禁水、禁油处理不指定K1脱脂洗净处理K5脱脂洗净并干燥处理第7项：校正单位不指定D1P校正（Psi单位）D3bar校正（bar单位）D4M校正（kgf/cm2）第8项：SUS630螺母的密封处理不指定Y紧固容室法兰SUS630螺栓和螺母表面涂（液态硅橡胶）第9项：无锯齿形不指定Q法兰密封面不进行锯齿形加工（仅ANSI法兰）第10项：Teflon（聚四氟乙烯）膜不指定TFEP聚四氟乙烯膜，充灌氟油，工作范围20-150℃，0-2MPa（不适用于真空状态）第11项：接液温度零点补偿不指定R补偿范围80-300℃第12项：毛细管外不护PVC（氯乙烯）不指定VZ高使用温度100℃，用于禁止PVC（氯乙烯）使用的环境第13项：快速应答不指定F1刷新时间：≤0.125秒 应答时间（含Z小阻尼时间常数）：长0.5秒 （含隔离膜片）第14项：PID/LM功能不指定LC1PID控制功能，Link Master功能第15项：异常时输出设定为低侧 或 NAMUK NE43不指定C1低侧：≤-5%（3.2mm）C2(NAMUK NE43) [输出信号3.8～20.5mA] 故障报警输出-5%，3.2mA以下C3(NAMUK NE43) [输出信号3.8～20.5mA] 故障报警输出110%，21.6mA以上第16项：不锈钢放大器外壳不指定E1放大器外壳材质：SCS14A不锈钢（相当于SUS316L铸造不锈钢或ASTM CF-8M）第17项：镀金膜片不指定A1密封膜片镀金第18项：配件制造证明不指定M05法兰、隔膜座第19项：压力测试/漏压测试证明不指定T31JIS 10K 测试压力2MPa 测试流体：氮气 滞留时间10分钟T32JIS 20K 测试压力5MPa 测试流体：氮气 滞留时间10分钟T33JIS 40K 测试压力10MPa 测试流体：氮气 滞留时间10分钟T36ANSI/JPI 150 测试压力3KPa 测试流体：氮气 滞留时间：10分钟T37ANSI/JPI 300 测试压力7.7MPa 测试流体：氮气 滞留时间：10分钟T39ANSI/JPI 600 测试压力14MPa 测试流体：氮气 滞留时间：10分钟
