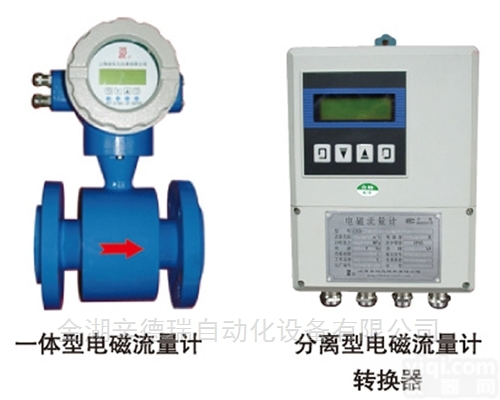

LD-系列 分体式电磁流量计

产品信息
品Pai杭州百特型号LD-系列
测量范围0-3000（m3/h） 精度等级0.2 0.5
输出信号4-20（mA） 工作电压24（V）
工作温度20（℃） 公称通径DN10-65（mm）（mm）
产品类别：LD-系列电磁流量计
产品说明：

LD智能电磁流量计是一种用来测量电导率大于5uS/cm导电液体的体积流量。可以测量水、泥浆、矿浆等一般导电液体及强酸、强碱等强腐蚀液体的流量。广泛用于化工、化纤、石油、冶金、轻纺、造纸、制药等工业部门及其他领域。

测量原理 LD智能电磁流量计的测量原理根据法拉电磁感应定律：导电液体在磁场中切割感应线运动时，导体内将产生感应电势。根据原理，在与测量管轴线和磁力线相垂直的导管内壁两侧安装一对电极，两个电极就产生感应电动势E。测量流量时，导电性液体以速度∨流过垂直于流动方向的磁场导电电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过二个或二个以上与液体直接接触的电极检出，并通过电缆送至转换器通过智能化处理，然后LCD显示或转换成标准信号4-20mA和0-1KHz输出。

LD-系列电磁流量计主要技术参数公称通径系列DN（mm）管道式四氟衬里：

10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500 600

管道式橡胶衬里：

40、50、65、80、100、125、150、200、250、300、350、400、500、600、800、1000、1200。注：特殊规格可以定制。

流动方向：正反净流量

量程比：１５０：１

重复性误差：测量值的±０.１％

精度等级：管道式：０.５级、１.０级

被测介质温度：普通橡胶衬里：-20~+60℃高温橡胶衬里：-20~+90℃聚四氟乙烯衬里：-30~+100℃高温型四氟衬里：-30~+180℃额定工作压力：管道式：DN10-65：≤2.5MPA DN80-DN1510：≤1.6MPA DN200-1200：≤1.0MPA流量测量范围：流量测量范围对应流进范围是０.３-１５m/s

电导率范围：被测流体电导率≥５us/cm

大多数以水成分的介质，其导电率在200-800 us/cm范围内均可选用电磁流量计来测量其流量。

输出电流及负载电阻：4-20MA全隔负载电阻＜750欧姆，脉冲频率0-1KHZ光电隔离OCT外接源≤35/通时集电极Z大电流为250mA电极材料：含钼不锈钢、钛（Ti）、钽（Ta）、哈氏合金（H）、铂(pt)或其他特殊电极材料。LD-系列电磁流量计电极材料的选择(应根据被测流体的选择)
材料耐腐蚀性能
316L适用：1、生活用水，工业用水，原水井水，城市污水2、弱腐蚀性酸、碱、盐溶液
哈氏合金B适用：1、盐酸（浓度小于10%），一切浓度的氢氧化铵碱溶液 2、氢氧化钠（浓度小于50%） 3、磷酸，有机酸不适用：硝酸
哈氏合金C适用：1、混酸如锘酸与硫酸的混合溶液 2、氧化性盐类如Fe＋＋、Cu＋＋
钛适用：1、盐，如（1）氯化物（氯化物/镁/铝/钙/铵/钛等） （2）钠盐、钾盐、铵盐、次氯酸盐、海水 2、浓度小于50%氢氯化钾、氢氯化铵、氢氯化钡碱溶液不适用：盐酸、硫酸、磷酸、氢氟酸、氰氧化钡碱溶液
钽适用：1、盐酸（浓度小于40%），稀硫酸和浓硫酸（不包括发烟硫酸） 2、二氧化氯、氯化镁、次氯酸、氰化钠、乙酸铅等 3、硝酸（包括发烟硝酸）等氧化性酸，温度低于80不合适：碱，氢氯酸
铂适用：几乎所有的酸、碱、盐溶液（包括发烟硫酸、发烟硝酸）不适用：王水、铵盐
LD-系列电磁流量计电极材料的选择 (应根据被测介质的腐蚀性、磨损性和温度来选择)
内衬材料名称符号性能Z高工作温度适用液体适用口径
橡胶氯丁橡胶CR耐磨性中等，耐一般低浓度的酸碱盐的腐蚀＜80℃自来水、工业用水、海水DN50-2200
聚铵脂PU的耐磨性能，耐酸碱性能较差＜60℃纸浆、矿浆等浆液DN25-500
氟塑料聚四氟乙烯F4或PTFE化学性能很稳定，耐沸的盐酸、硫酸、王水、浓碱的腐蚀＜180℃腐蚀性强的酸碱盐液体DN25-1200
聚全氟乙丙稀译名：特氟隆FEPF46或FEP化学性能略逊于F4＜120℃腐蚀性的酸碱盐液体DN15-200
四氟乙烯和乙烯F40或ETFE化学性能略逊于F4＜120℃腐蚀性的酸碱盐液体DN250-2200
塑料聚乙烯PO化学性能稳定＜60℃污水DN50-2200
聚苯硫醚PPS＜110℃热水DN50-2200
LD-系列电磁流量计流量选择表
通径Z小流量选择m3/h通常满程流量选择m3/h
100.100.5、0.6、0.8、1.0、1.2、1.6、2.0、2.5
150.201.0、1.2、1.6、2.0、2.5、3.0、4.0、5.0、6.0
200.352.0、2.5、3.0、4.0、5.0、6.0、8.0、10.0、12.0
250.553.0、4.0、5.0、6.0、8.0、10.0、12.0、14.0、16.0
321.05.0、6.0、8.0、10.0、12.0、16、20、25
401.58.0、10.0、12、16、20、25、30、40
502.512、16、20、25、30、40、50、60、80、100、120
654.020、25、30、40、50、60、80、100、120
805.525、30、40、50、60、80、100、120、160
1008.540、50、60、80、100、120、160、200、250
1251460、80、100、120、160、200、250、300、400
15020100、120、160、200、250、300、400、500、600
20035160、200、250、300、400、500、600、800、1000
25055200、250、300、400、500、600、800、1000、1200、1600
30080300、400、500、600、800、1000、1200、1600、2000、2500
350105400、500、600、800、1000、1200、1600、2000、2500、3000
400135500、600、800、1000、1200、1600、2000、2500、3000、4000
450175600、800、1000、1200、1600、2000、2500、3000、4000、5000
500215800、1000、1200、1600、2000、2500、3000、4000、5000、6000
6003051000、1200、1600、2000、2500、3000、4000、5000、6000、10000
7004151200、1600、2000、2500、3000、4000、5000、6000、10000、12000
8005451600、2000、2500、3000、4000、5000、6000、1000、12000、16000
9006902000、2500、3000、4000、5000、6000、10000、12000、16000、20000
10008502500、3000、4000、5000、6000、1000、12000、16000、20000
120012506000、10000、15000、20000、25000、30000、35000
140017008000、10000、20000、30000、40000、50000
1600250010000、20000、30000、40000、50000、60000
1800300015000、20000、30000、40000、50000、60000、70000、80000
2000350020000、40000、60000、80000、100000
2200400020000、40000、60000、60000、80000、100000、120000
信息声明：本产品供应信息由仪器网为您整合，供应商为（杭州纳川机电设备有限公司），内容包括 （LD-系列 分体式电磁流量计）的品牌、型号、技术参数、详细介绍等；如果您想了解更多关于 （LD-系列 分体式电磁流量计）的信息，请直接联系供应商，给供应商留言！
