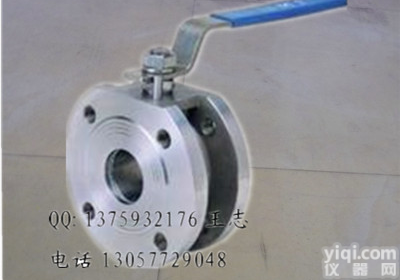

Q71对夹球阀是球阀中的一种，短法兰距球阀，球芯通道形状有矩形、V形及O形。该产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。Q71对夹球阀特点及用途 它采用直连方式执行机构连接，具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠等优点。Q371对夹球阀性能规范
公称通径DN（mm）
15-150
公称压力PN(MPa)
1.6
2.5
公称压力PS(MPa)
强度试验
2.4
3.75
密封试验
1.76
2.75
材料材料代号
C
P
R
主要零件
阀体
WCB
ZG1Cr 18Ni 9Ti
ZG0Cr 18Ni 12Mo2Ti
球体
阀杆
2Cr13
1Cr 18Ni 9Ti
0Cr 18Ni 12Mo2Ti
密封圈
增强聚四氟乙烯对位聚苯
填料
聚四氟乙烯柔性石墨
适用工况
适用介质
水、蒸汽、油品
硝酸类
醋酸类
适用温度
-28℃- 250℃
执行器
型号
DA/SR系列、GTD/GTE系列、QGSY系列等
气源压力
0.4-0.7MPa
执行标准
设计制造
结构长度
法兰尺寸
压力温度
试验检验
GB12237
GB12221
GB9113
GB9131
GB13927
Q71对夹球阀安装尺寸表
公称通径DN(mm)
尺寸(mm)
执行器型号
L
D
D1
D2
d
b
f
Z-Md
可选配AT/SRGTD/GTEAW/AWS系列执行器（以上选配仅供参考具体选用根据实际要求）
15
35
95
65
45
14
2
4-M12
20
38
105
75
55
19
25
42
115
85
23.5
32
50
135
100
78
30
16
4-M16
40
60
145
110
36
3
70
160
125
180
120
58
18
4/8-M16
80
118
195
67/76
8-M16
140
215
155
76/92
175
245
210
185
22
150
280
240
24
