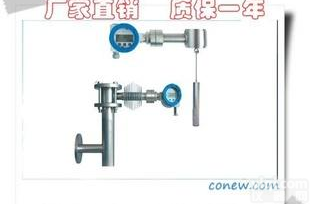

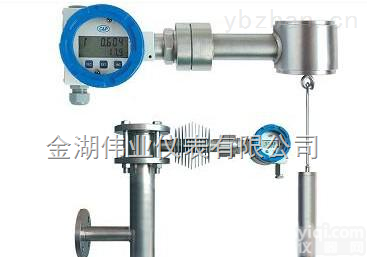

HL20B系列 液位计 浮筒液位计 电动浮筒 液位变送器 HL20B

是否提供加工定制	是	品Pai	惠通仪表
型号	HL20B系列	类型	浮筒液位变送器
测量范围	0.3-6m	测量精度	1.0级
材质	SS	电源	24VDC
输出信号	4-20（mA）	测量介质	液体

一、概述HL20B电动浮筒液位变送器采用浸在液体介质中的浮筒为传感器，直接测量浮筒所受的浮力，在变送部分应用杠杆原理和应变式双孔悬臂梁力传感器，受力后传感器所输出的信号经专用电路转换成与液位成正比的4～20mADC电流信号输出。HL20B电动浮筒液位变送器取消了传统浮筒液位变送器的有差反馈系统及矢量传动机构，具有良好的线性，灵敏度和可靠性。该变送器提供了多种安装方式，并可用于界位测量，特别适用于高温高压场合。可广泛用于石化、冶金、能源、制药、造纸等各个领域。二、原理浸在被测液体中的浮筒受到竖直方向三个力的作用，即向下的重力，向上的浮子和吊杆的拉力。在整个测量过程中浮筒的重力是恒定的，当液位发生变化时，浮筒所受到的浮力F1与浮筒吊杆拉力F2同步等值相反改变，这是一个动态平衡。吊杆拉力F2作用在杠杆1上，杠杆1在该力的作用下以轴封膜片为支点将F2力传递给杠杆2，轴封膜在这里既作为杠杆支点，同时又起密封作用。杠杆2所受到的F3力作用于另一端与其相连的应变力传感器上，使其输出与液位变化对应的电信号，这一信号经专用电路的处理，转换成4～20mADC标准信号。三、特点●适于高温高压场合●液位与界位测量●多种安装方式可选●　具有本安及隔爆性能●直接测量浮力，无中间补偿环节　●可提供散热片及保温、冷却夹套四、技术参数壳体：压铸铝合金，表面喷涂环氧树脂粉末内浮筒：1Cr18Ni9Ti (304)或0Cr18Ni12Mo2Ti (316)外浮筒：碳钢、1Cr18Ni9Ti (304)或0Cr18Ni12Mo2Ti (316)连接法兰：DN40、DN50/ PN4.0MPaJB/T82.1-94突面法兰DN40、DN50/ PN4.0、6.3MPaJB/T82.2-94凹凸面法兰保温及冷却夹套接口：1/2＂或3/4＂NPT锥管螺纹DN15、DN25/ PN4.0MPa JB/T82.1-94突面法兰测量范围：0.3～6 m精度：±1.0%FS工作压力：2.5、4.0、6.3MPa供电电压：24 V DC输出：4～20 mADC负载特性：RL≤50（Us－10）现场显示：0～指针显示环境温度：-40℃～+70℃介质温度：-40℃～+100℃（无散热片）防爆标志：iaⅡCT5本安型+100℃～+400℃（带散热片）dⅡBT4隔爆型介质密度：400～2000 kg/m3引线螺纹：G1/2＂或M20×1.5介质密度差：＞100 kg/m3（界面测量）防护等级：IP65
