DRRD-25-180-FHP4E6- 德国FESTO摆动驱动器特性

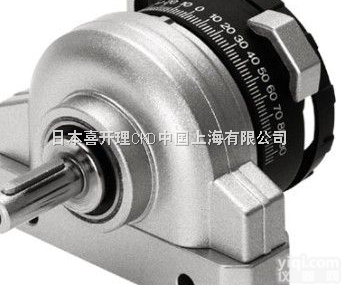

德国FESTO摆动驱动器特性，原装费斯托驱动器图片

尺寸 ：25
摆动角度 ：180 deg
缓冲  P: 两端带弹性缓冲环/板
Y10: 内部液压缓冲，硬
Y12: 外部液压缓冲
Y9: 内部液压缓冲，正常
装配位置 ：任意
设计结构 ：齿轮齿条机构
zui多可实现的中间位置数量  1
位置检测 ：用于接近式传感器
工作压力 ：2 ... 10 bar
工作模式 ：双作用
ATEX 类气体 ：II 2G
燃爆防护型气体 ：c T4
ATEX 类粉尘 ：II 2D
燃爆防护型粉尘 ：c T120°C
符合防爆要求的环境温度： -10°C <= Ta <= +60°C
德国FESTO摆动驱动器特性，原装费斯托驱动器图片
工作介质 :压缩空气符合ISO8573-1:2010 [7:4:4]
关于工作和先导介质的说明  可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)
CE 符号 (参见符合的标准) :根据 EU-Ex 防爆指导原则 (ATEX)
环境温度  -10 ... 60 °C
6 bar时的理论扭矩 :5.15 Nm
允许的质量惯性矩 :0.09 ... 0.55 kgm2
安装类型 :可选
带通孔
具有内（阴）螺纹
气动连接 :M5
材料备注 :含有PWIS 物质
符合 RoHS
驱动轴的材料信息 :热处理钢
盖子的材料信息:锻造铝合金
阳极氧化处理
密封件的材料信息 :NBR
TPE-U(PU)
外壳的材料信息 :锻造铝合金
光滑处理
德国FESTO摆动驱动器特性，原装费斯托驱动器图片
