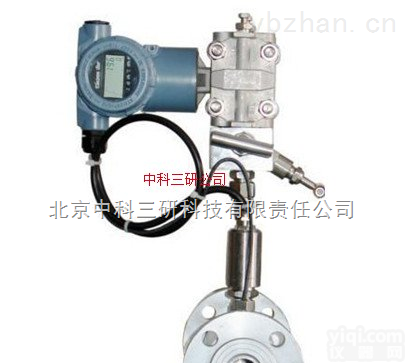

温压一体化 温压一体化涡街流量计

一、产品概述：

      温压一体化涡街流量计是以全新的设计理念，将温度、压力、流量信号集于一体，通过智能数字处理器将三种信号混合处理后输出一个补偿后的标准流量，从而实现了对气体、蒸汽的温压补偿功能。由于采用了智能一体化的设计理念，因此，温压一体化涡街流量计具有结构紧凑、安装使用维护方便的特点

     是依据卡门旋涡原理进行封闭管道流体流量测量的新型流量计。因其具有良好的介质适应能力，无需温度压力补偿即可直接测量蒸汽、空气、气体、水、液体的工况体积流量，配备温度、压力传感器可测量标况体积流量和质量流量，是节流式流量计的理想替代产品。
为提高的耐高温及抗振动性能，新近开发出了改进型涡街流量传感器，因其独特的结构和选材使该传感器可在高温(350℃)、强振动(≤1g)的恶劣工况下使用。在实际应用中，往往zui大流量远低于仪表的上限值，随着负荷的变化，zui小流量又往往会低于仪表的下限值，仪表并非工作在它的正常工作段，为了解决这一问题，通常采用在测量处缩径提高测量处的流速，并选用较小口径的仪表以利于仪表的测量，但是这种变径方式必须在变径管与仪表间有长度为15D以上的直管段进行整流，使加工、安装都不方便。

    研制的纵断面形状为圆弧变径整流器，具有整流、提高流速及改变流速分布多重作用，其结构尺寸小，仅为工艺管内径的1/3，与涡街流量计作成一体，不仅不需要另外附加一段直管段，还可以降低对工艺管直管段的要求，安装非常方便。

    为了使用方便，电池供电的本地显示型采用微功耗高新技术，采用锂电池供电可不间断运行一年以上，节省了电缆和显示仪表的采购安装费用，可就地显示瞬时流量、累积流量等。还带有温度传感器，可以直接测量出饱和蒸汽的温度并计算出压力，从而显示饱和蒸汽的质量流量。温压补偿一体型带有温度、压力传感器，用于气体流量测量可直接测量出气体介质的温度和压力，从而显示气体的标况体积流量。

二.原理

在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，如图1所示

 旋涡列在旋涡发生体下游非对称地排列。

设旋涡的发生频率为f，被测介质平均流速为 ，旋涡发生体迎流面宽度为d，表体通径为D，即可得到以下关系式：
f=SrU1/d=SrU/md 　　　　　　　　　　　　　　　　　　　　(1)
式中　　U1--旋涡发生体两侧平均流速，m/s；
Sr--斯特劳哈尔数；
m--旋涡发生体两侧弓形面积与管道横截面面积之比

管道内体积流量qv为
qv=πD2U/4=πD2mdf/4Sr 　　　　　　　　　　　　　　　　(2)
K=f/qv=[πD2md/4Sr]-1 　　　　　　　　　　　　　　　　 (3)
式中 K--流量计的仪表系数，脉冲数/m3(P/m3)。
K除与旋涡发生体、管道的几何尺寸有关外，还与斯特劳哈尔数有关。斯特劳哈尔数为无量纲参数，它与旋涡发生体形状及雷诺数有关。

二、功能特点

●    表体中同时集成温压补偿补偿功能，可测量流体的标准体积流量或标准质量流量。
●    全智能化、数字化电路设计，可自动补偿被测流体密度或标况体积计算。
●    全新的数字滤波和修正功能使流量测量更加JZ可靠。
●    电池供电型无需外接电源既可连续工作两年以上。
●    全新点阵汉字液晶显示，使用操作更方便。
三、技术参数
测量介质：　　液体、气体、蒸汽
介质粘度：　　小于10cp
介质温度：　　-50℃——+400℃
本体材料：　　1Cr18Ni9Ti(其他材料协议供货)
传感器密封：　石墨垫片（特殊根据要求）
环境温度：　　-30℃——+80℃（特殊根据要求）
公称直径：
管道式：DN15——DN300；
插入式：DN200-2000mm
测量精度：
液体:测量值的±0.5%（特殊）
气体：测量值的±0.5%
量程比：　　　10：1
压力等级：　　PN25，PN40（高压可特殊制造）
连接方式：
夹持式 DN15—DN300
法兰式 DN15--DN300。
插入式 DN200-DN2000
防爆形式：
隔爆型　　Ex dⅡBT4-T6
本安型　　Ex iaⅡCT4-T6
防护等级：　　IP67
转换器壳体：　压铸铝,上漆
供电电压：　　12——36VDC或3.6V电池
输出信号:　　 两线制4--20mA电流输出
现场显示：　　可编程设定显示瞬时流量、累积流量
通讯方式：　　RS485通迅
