YDJ/5/50轻型交直流试验变压器/交直流试验变压器

品牌：源倾
产地：上海市
供应商：上海源倾电气有限公司
供应商报价：面议
标签：YDJ/5/50轻型交直流试验变压器/交直流试验变压器

产品信息

上海源倾电气有限公司位于国际大都市上海市，公司专业从事YDJ/5/50轻型交直流试验变压器/交直流试验变压器的设计与制造，自主开发了一系列的产品。公司本着自主研发、生产与销售的原则，竭力降低各个环节的成本，为广大用户和经销商提供性价比zui高的产品，广泛应用于电力、水利、石油、铁路、矿山、化工等行业。

简介：

YDJ/5/50轻型交直流试验变压器/交直流试验变压器及调压控制箱产品中有220V的串级抽头，可二台或三台串级成交流100kV、150V、200kV、300 kV直流140 kV、210 kV、280 kV、420 kV的高电压。并可根据用户需要在高压绕组中可抽出5-15 kV的中压抽头，供高压电机作交流耐压试验。并可定制特殊规格的试验变器。

产品参数：

型号	容量（ kVA ）	高压电压（kV）		高压电流（kA）		低压输入
型号	容量（ kVA ）	AC	DC	AC	DC	电压（V）	电流（A）
YD（JZ）1.5/50	1.5	50	70	30	15	200	7.5
YD（JZ）3/50	3	50	70	60	15	200	15
YD（JZ）5/50	5	50	70	100	15	200	25
YD（JZ）10/50	10	50	70	200	50	200	50
YD（JZ）20/50	20	50	70	400	100	380	100
YD（JZ）30/50	30	50	70	600	100	380	79
YD（JZ）40/50	40	50	70	800	100	380	106
JD（JZ）50/50	50	50	70	1000	100	380	132
YD（JZ）10/100	10	100	140	100	50	380	50
YD（JZ）20/100	20	100	140	200	100	380	53
YD（JZ）30/100	30	100	140	300	100	380	79
YD（JZ）40/100	40	100	140	400	100	380	106
YD（JZ）50/100	50	100	140	500	100	380	132
YD（JZ）20/150	20	150	210	133	100	380	53
YD（JZ）30/150	30	150	210	200	100	380	80
YD（JZ）40/150	40	150	210	267	100	380	105
YD（JZ）50/150	50	150	210	333	100	380	132
YD（JZ）100/150	100	150	210	667	150	380	263

工作原理：

1、交流、交直流试验变压器：

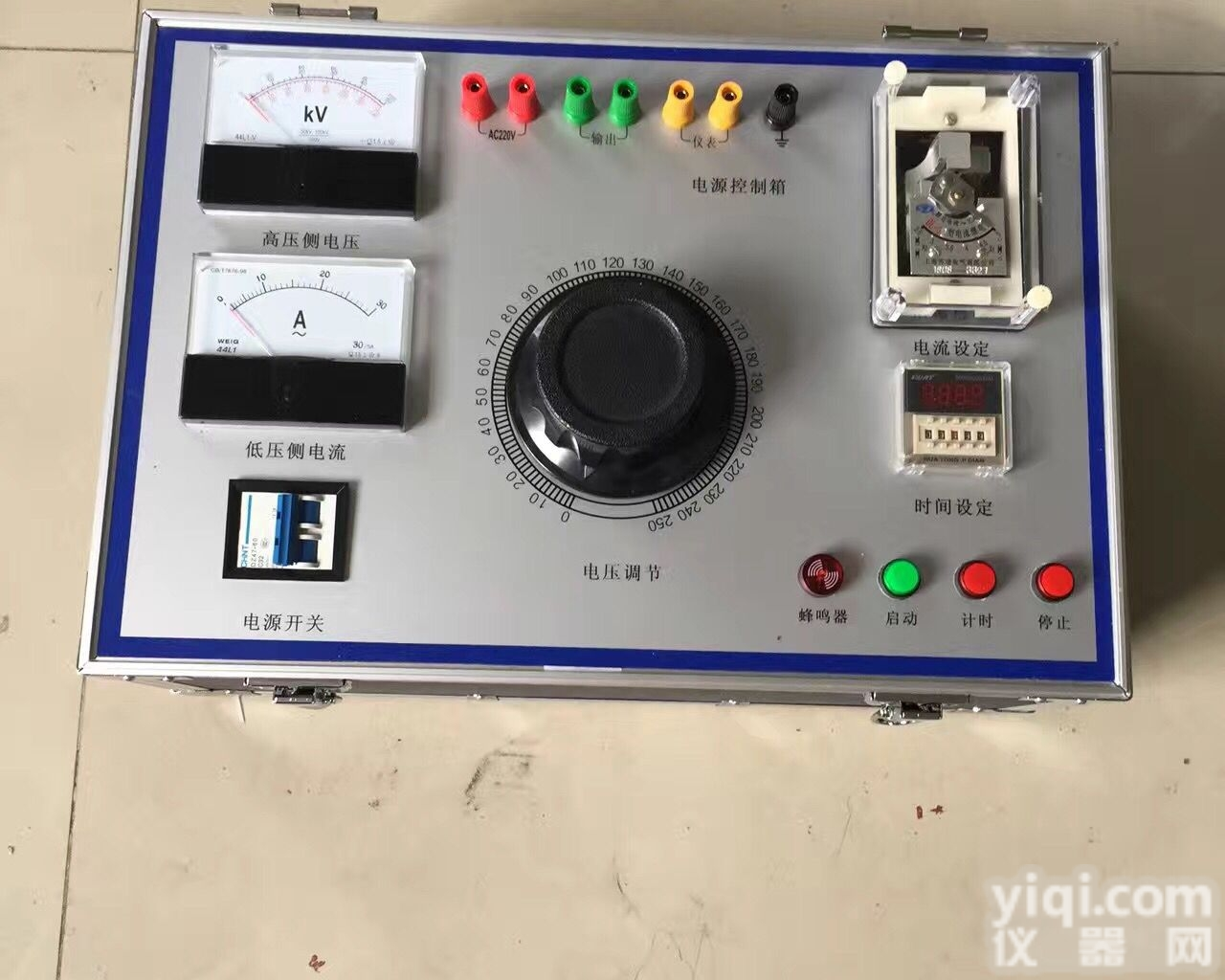

将工频电源输入操作箱（或操作台），经自耦调压器调节电压输入至试验变压器的初级绕组。根据电磁感应原理，在次级（高压）绕组可获得工频高压。此工频高压经高压硅堆整流及电容滤波后可获得直流高压，其幅值是工频高压有效值的1.4倍。只不过在使用直流时应抽出短路杆，在使用交流时，插入短路杆。
2、带抽头试验变压器：
为了同时满足一个变压器电压较高电压较小与电流较低电流较大之间的矛盾，将高压绕组分成两个来绕，一个是电流较大的绕组，另一个是电流较小的绕组，然后两个绕组串接分别引出，原理示意图
3、串级试验变压器：
为了得到更高电压的试验变压器，也可采用串级的方法获得更高的电压。图2为三级串级试验变压器的原理接线图。其中三台变压器的容量和电压关系满足：P1=2P2=3P3，U（总）=1U+2U+3U。
