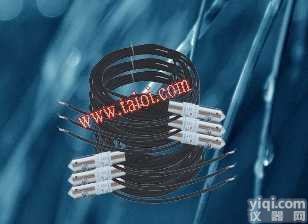

WL-20 柔性线圈电流变送器

柔性线圈电流变送器 柔性线圈电流变送器

1、采用柔性线圈电流互感器与电流变送器一体化结构，不管一次电流多大，都不需另配电流互感器。 　　
2、采用插拔式，便于现场连接，连接时不需拆开被测主回路。 　　
3、体积小，重量轻，线性好。 　　
4、可实现输入，输出相互隔离的无源两线制4-20mA，工作电源取自负载DC24V；也可实现输入，输出，电源，三端相互隔离，工作电源单独供DC24V 　　 　　
5、应用范围： 　 　
①供／配电系统的电流监测 　　
②过程控制系统的电流及状态监测及通讯传输 　 　
③MCC马达控制ZX电流监测及通讯传输 　　
④工矿企业用电设备的电流监测 　　
⑤超出标准量程或特殊应用场合的可定制 　　 　　
6主要技术参数 　　
电源Vs：24VDC 　 　
输出负载RL：0〈RL〈1kΩ 　　
精度等级：0.5级 　　
工作温度范围：0—50℃ 　 　
 绝缘强度：1500VDC／1分钟 　　
7、输入，输出范围 　　
尾标   输入输出 　　
0-200A 4-20mA 　　
 0-400A 4-20mA 　　
0-600A 4-20mA 　　
0-1000A 4-20mA
1000A以上  4-20mA
