50-160*500 供应卡微卡自定ZX深孔内径量缸表 ZD测深2米
- 型号：50-160*500
- 产地：宁波市
- 供应商：宁波卡微卡测量仪器有限公司
- 供应商报价：面议
- 标签：供应卡微卡自定中心深孔内径量缸表 最大测深2米
产品库
不锈钢淬火测头
配普通百分表(精度为0.01)、或千分表头(精度为0.001)
可根据要求改变测量范围
不同测量范围的内径量表有不同的测头, 具体见示意图

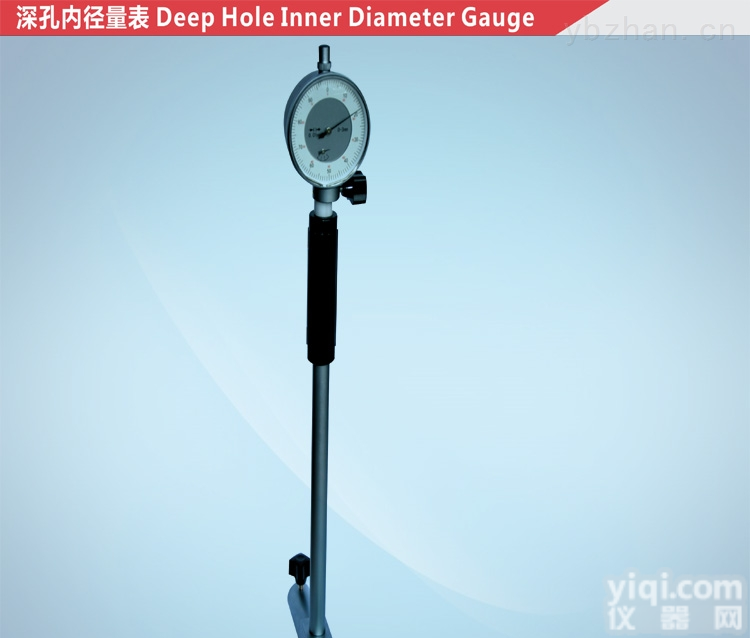

结构内径百分表是内量杠杆式测量架和百分表的组合，是将测头的直线位移变为指针的角位移的计量器具用比较测量法测量或检验零件的内孔、深孔直径及其形状精度。
测头 2-可换测量头 3-三通管 4-连杆 5-百分表 6- 活动杆 7-杠杆 8-定心护桥 9-弹簧
使用方法1、把百分表插入量表直管轴孔中，压缩百分表一圈，紧固。
2、选取并安装所需测量尺寸的可换测头并紧固。
3、测量时手握隔热装置。
4、根据被测尺寸调整零位。用已尺寸的环规或平行平面（千分尺）调整零位，以孔轴向的 最小尺寸或平面间任意方向内的最小尺寸对0位，然后反复测量同一位置2-3次后检查指针是否仍与0线对齐，如不齐则重调。为读数方便，可用整数来定零位位置
5、测量时，摆动内径百分表，找到孔向或平面间任意方向内的最小尺寸（转折点）来读数。
6、测杆、测头、百分表等配套使用，不要与其他表混用。
维护与保养：
1、远离液体，不使冷却液、切削液、水或油与内径表接触。
2、在不使用时，要摘下百分表，使表解除其所有负荷，让测量杆处于自由状态。
3、成套保存于盒内，避免丢失与混用。
测量范围 | 可测深度 | 分度值 | 可换测头 | 调整螺母 | 接杆 |
10-18 | 200mm | 0.01mm | 9个 |
|
|
10-18 | 300mm | 0.01mm | 9个 |
|
|
10-18 | 500mm | 0.01mm | 9个 |
|
|
18-35 | 300mm | 0.01mm | 9个 | 1个 |
|
18-35 | 500mm | 0.01mm | 9个 | 1个 |
|
18-35 | 1000mm | 0.01mm | 9个 | 1个 |
|
35-50 | 500mm | 0.01mm | 6个 | 1个 |
|
35-50 | 1000mm | 0.01mm | 6个 | 1个 |
|
35-50 | 1500mm | 0.01mm | 6个 | 1个 |
|
35-50 | 2000mm | 0.01mm | 6个 | 1个 |
|
50-160 | 500mm | 0.01mm | 8个 | 2个 |
|
50-160 | 1000mm | 0.01mm | 8个 | 2个 |
|
50-160 | 1500mm | 0.01mm | 8个 | 2个 |
|
50-160 | 2000mm | 0.01mm | 8个 | 2个 |
|
160-250 | 500mm | 0.01mm | 3个 |
|
|
160-250 | 1000mm | 0.01mm | 3个 |
|
|
160-250 | 1500mm | 0.01mm | 3个 |
|
|
160-250 | 2000mm | 0.01mm | 3个 |
|
|
250-450 | 1000mm | 0.01mm | 3个 |
|
|
250-450 | 1500mm | 0.01mm | 3个 |
|
|
250-450 | 2000mm | 0.01mm | 3个 |
|
|
450-650 | 1000mm | 0.01mm | 4个 | 1个 | 2个 |
450-650 | 1500mm | 0.01mm | 4个 | 1个 | 2个 |
450-650 | 2000mm | 0.01mm | 4个 | 1个 | 2个 |
