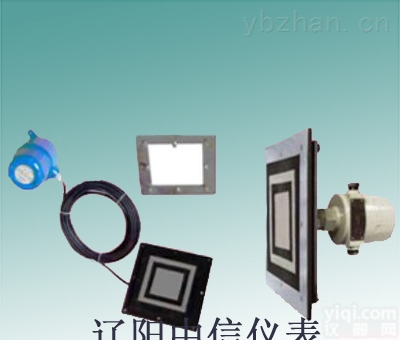

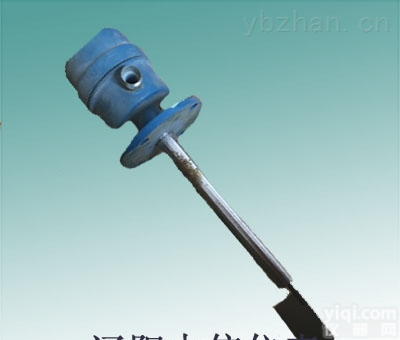

HLDM 堵煤信号测控仪/风选煤报警开关/省煤器仓泵报警开关/堵料开关

堵煤信号测控仪/风选煤报警开关/省煤器仓泵报警开关/堵料开关    概述

     堵煤信号测控仪/风选煤报警开关/省煤器仓泵报警开关/堵料开关可广泛应用于冶金、化工、石油、电力、食品、造纸、料炭、建材、医药等领域的料位、液位的报警和控制，并可与PLC可编程控制器或DCS集散控制系统配套使用，实现生产过程的自动控制和自动检测。

堵煤信号测控仪/风选煤报警开关/省煤器仓泵报警开关/堵料开关工作原理

由电子线路和探头两部分组成，电子线路包括高频振荡器、检测电路、输出电路，探头由探测传感器及保护套构成，二者之间以及它们与接地容器之间相互绝缘，由高频振荡器提供稳定的射频电压，传到探测传感器上，当物料触及到探测传感器时，输出不平衡电压，经解调器、放大器处理后，驱动继电器动作。

 安装及接线

1. 开箱检查

    小心的将仪表从包装内取出，检查是否有运输损坏、松动的现象，同时确认仪表电源是否与定货*，确认无误后方可安装。

 2、安装

    HLDM系列堵料开关传感器可采用方法兰安装，（见图1）可自行制作或由本公司配套。只需在料仓壁需控制位置开一处305×305方孔(根据订货规格，或者160园孔等)，然后将方法兰焊在仓壁即可。

 安装注意事项：

    1)传感器应安装在远离进料口处，见图3(c、d)

    2)若安装在非金属容器内，应有良好的接地；如安装在钢筋混凝土料仓内，仪表接地端应与其中的钢筋连接；

    3)测液状物位时，物料密度应大于240Kg/m3;

    4)被测物体温度超过200℃时，建议选用分体式结构安装，并在订货时注明；

    5)本产品安装时应水平安装，壳体出线口应在下方。

    6)料仓如有保温层，订货时须注明保温层厚度。
