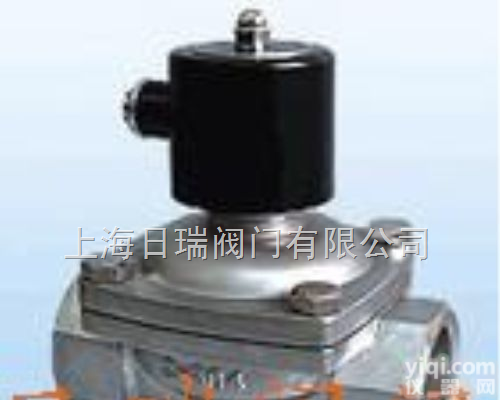

ZCW 污水电磁阀
- 型号：ZCW
- 产地：温州市
- 供应商：浙江中孚流体机械有限公司
- 供应商报价：面议
- 标签：污水电磁阀
产品库
ZCW污水电磁阀
产品用途
ZCW系列电磁阀是污水自动控制系统中常见的管路开关元件，被广泛应用于污水处理厂、石油、化工、冶金、纺织、食品、造船、YL、环保、城市及其它各工业部门的污水管路中，完成污水管路系统中污水的自动控制，是实现污水管路自动化控制理想选择。
标准规范
设计与制造 | JB/T 7352 | |
连接尺寸 | 结构长度 | GB/T 12221 |
法兰尺寸 | GB/T 9115 GB/T 17241 | |
螺纹尺寸 | GB/T 7307 | |
检验与试验 | JB/T 7352 | |
材料 | 不锈钢 | GB/T 12230 |
碳钢 | GB/T 12229 | |
铸铁 | GB/T 12226 | |
标志 | GB/T 12220 | |
供货 | JB/T 7928 | |
技术参数
公称通径（mm） | 10～500 |
公称压力（MPa） | 1.0 |
工作压差（MPa） | 0～1.0 |
适用介质 | 污水 |
介质温度（℃） | -15～160 |
作用方式 | 常开 常闭 |
使用条件 | 普通 防爆 |
功率（W） | 10～120 |
电压 | 220VAC(其它可定制) |
阀体材质 | HT200 WCB CF8 |
外型尺寸
公称通径 DN(mm) | 内螺纹连接 | 法兰连接 | |||||||
| L | H | L | H | D | K | d | C | n-Φd |
10 | 3/8 | 90 | 130 | 255 | 90 | 60 | 41 | 14 | 4-14 |
15 | 1/2 | 90 | 130 | 259 | 95 | 65 | 46 | 14 | 4-14 |
20 | 3/4 | 90 | 150 | 300 | 105 | 75 | 56 | 16 | 4-14 |
25 | 1 | 110 | 160 | 307 | 115 | 85 | 65 | 16 | 4-14 |
32 | 1 1/4 | 130 | 180 | 370 | 140 | 100 | 76 | 18 | 4-19 |
40 | 1 1/2 | 150 | 200 | 391 | 150 | 110 | 84 | 18 | 4-19 |
50 | 2 | 170 | 230 | 478 | 165 | 125 | 99 | 20 | 4-19 |
65 |
|
| 290 | 511 | 185 | 145 | 118 | 22 | 4-19 |
80 |
|
| 310 | 596 | 200 | 160 | 132 | 24 | 8-19 |
100 |
|
| 350 | 638 | 220 | 180 | 156 | 24 | 8-19 |
125 |
|
| 400 | 747 | 250 | 210 | 184 | 26 | 8-19 |
150 |
|
| 480 | 789 | 285 | 240 | 211 | 28 | 8-23 |
200 |
|
| 600 | 1016 | 340 | 295 | 266 | 34 | 8-23 |
250 |
|
| 730 | 1111 | 395 | 350 | 319 | 38 | 12-23 |
300 |
|
| 850 | 1352 | 445 | 400 | 370 | 42 | 12-23 |
350 |
|
| 980 | 1447 | 505 | 460 | 429 | 46 | 16-23 |
400 |
|
| 1100 | 1562 | 565 | 515 | 480 | 50 | 16-28 |
450 |
|
| 1200 | 1658 | 615 | 565 | 548 | 57 | 20-28 |
500 |
|
| 1250 | 1774 | 670 | 620 | 582 | 57 | 20-28 |
