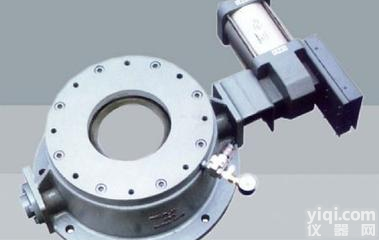

YDF圆顶阀

用途及特点
     YDF圆顶阀(球型气锁阀)是一种新型的快速关闭阀门，它采用国际

进的气封式结构，阀门启闭时阀芯与可充气密封圈之间无接触

，密封圈采用特殊配方橡胶制成，可广泛应用于粉状物料的密封，

是气力输送系统中的关键部件，广泛应用于电力、冶金、化工、食

品、制药等领域。
  • 阀芯动作时与密封圈无接触、运行阻力小、使用寿命长；
  • 采用可充气式密封圈，密封性好；
  • 气动执行器采用直线汽缸或扇形气缸全封闭驱动，输出扭距大

，性能可靠，可满足在恶劣工况条件下工作。

YDF主要技术参数
 • 型    号：F(B)
     • 口    径：DN150、DN200、DN250、DN300
     • 公称压力：1.0MPa
     • 工作温度：≤200°C
     • 控制气源压力：0.4~0.6MPa
     • 耗气量：1~3L/次
     • 气缸输出转矩：75~650N.m/5bar
     • 工作介质：粉粒状物料
工作原理
      YDF阀芯是一个球面圆顶，在开关过程中，阀芯与橡胶

密封圈间保持有约2mm的间隙，使阀芯与橡胶密封圈可以以无接触的

方式运动，目的是使阀芯与橡胶密封圈之间不产 生磨擦，减少磨损

。的气动执行元件为全密封直线或扇形气缸，直接驱动圆顶

阀转动，有效地防止了灰尘进入其中造成磨损、泄漏等现象的发生

。当处于关闭状态时，橡胶密封圈充气、膨胀，紧紧地压在

球面芯上，从而形成一个非常可靠 密封环带，阻止了管道内

物料的流动。
     YDF 阀芯根据使用场合的不同，采用不同材料，表面进行不同

硬化处理方式，利用阀芯光滑坚硬的表面，可保证与橡胶密封圈良

好的紧密接触，以确保密封的可靠。橡胶密封圈采用特种橡胶制成

，具有耐高温、耐腐蚀、耐磨损、耐老化等特点，使用寿命长。阀

门开启时，料口全流通无阻挡。该阀适用于气体、液体、半流体及

固体粉末等物质。
注意事项
     橡胶密封圈充气压力应保证在0.40—0.60MPa且高于输送压力

0.15MPa，气缸工作压力0.45—0.65MPa，使用洁净、干燥、无油压

缩空气。

?安装、使用要点
  1、安装前应仔细阅读本说明书，并核对阀门型号、通径及技术参

数。
  2、严禁装上阀门后施焊法兰，以免损坏阀门密封圈。管道预留的

阀门安装距离应适当，法兰两边加垫片。
  3、两管道ZX与阀门通径ZX应保持同轴，法兰面应平整，不允

许法兰面有较大的偏斜，以保证阀门的夹紧和正常工作。拧紧螺栓

应做到均匀对称。
  4、该阀门出厂前已经过调整和动态试验，气路连接完好。
