BYB系列防爆控制仪表箱（柜）

使 用 说 明

• 用途、工作条件

1.1用途：

本产品适用于含有II类B级、C级，T4组以下级别、组别含有爆炸性气体混合物的危险场所，在交流50Hz、额定电压220/380V、额定电流至10A的电路中仪表控制之用。

1.2工作条件

• 海拔高度不超过2000m；
• 周围空气温度zui高不超过+40℃，zui低不低于-20℃；
• 空气相对湿度不大90%（+25℃时）；
• zui大降雨强度50mm/10min；
• zui大辐射强度1.4cal/cm².min；

• 结构与特点

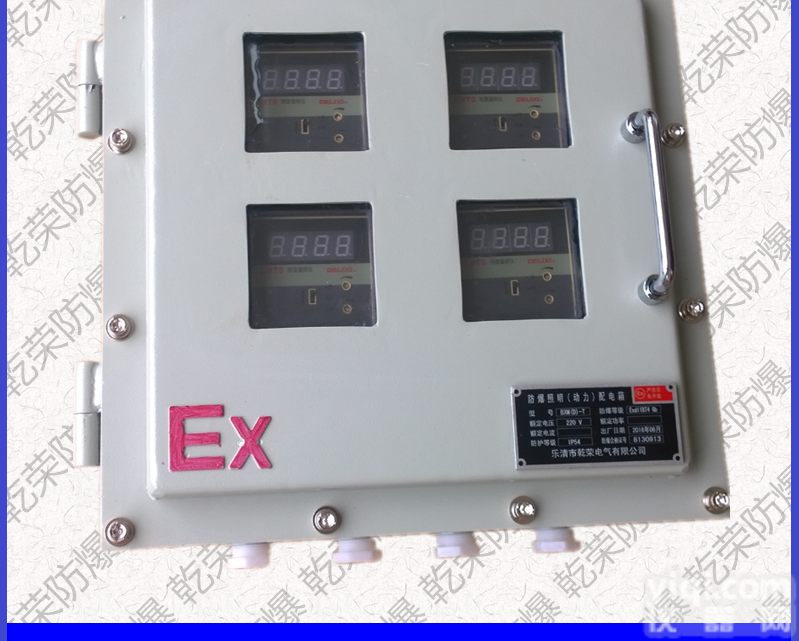

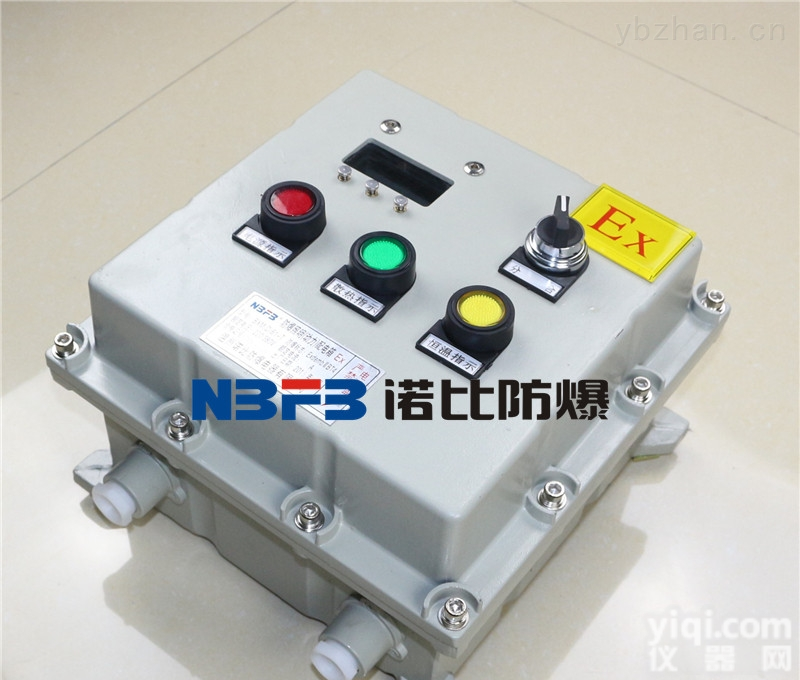

本产品是按照GB3836.1《爆炸性气体环境用电气设备“通用要求”》、GB3836.2《爆炸性气体环境用电气设备“隔爆型电气设备”》、设计制造，经国家指定检验机关检验合格，并颁发合格证。本产品外壳是由钢板焊接或压铸铝合金外壳拼装而成，表面喷塑，外型美观。压铸铝合金外壳为隔爆型外壳，内装各种仪表（温控仪、数显表 .电压表.电流表等）组成。仪表箱外形布置千变万化，具体仪表选择排列，根据用户要求而确定制造。

• 主要技术参数

3．1主要技术数据

额定电压：220/380V

额定电流：10A

防爆标志：ExdIIBT6

3．2型号及含义

BYB  □ □ □ □ □

防爆仪表箱                                  防腐等级

特 殊 仪表                                  仪表规格

量      程                                  数    量

4、安装及维修

4．1安装及维修前需切断前级电源；

4．2进、出线电缆穿过橡胶密封圈，并用垫圈及压紧装置压紧保证密封及电缆不得松动；

4．3在维修拆卸时注意隔爆面不得磕碰、划伤，并涂204-1防锈油；

4．4仪表箱在使用过程中要定期检查，以保证其密封性能及良好运行；

4．5接地必须良好可靠；

4．6非专业人员严禁开盖安装维修。

4．7布线方式（1）防爆绕性连接管布线.（2）防爆填料函布线

5、订货须知

订货时应指出产品的完整型号、名称、规格及订货数量。

例：BYB-1     防爆控制仪表箱， 1只温控仪.0-100°，100台
