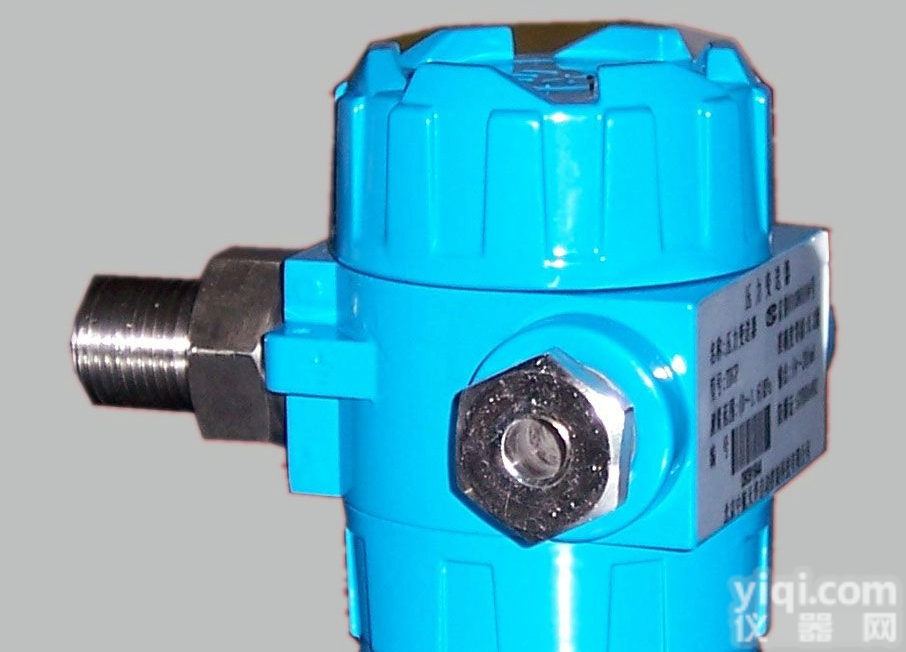

THGP 压力变送器 大批量优质

是否提供加工定制	是	品Pai	航天
型号	THGP	类型	扩散硅压力变送器
测量介质	水、油、汽	测量范围	0-30（kPa）
精度等级	0.25	输出信号	4-20（mA）
电源电压	24（V）	接口尺寸	M20×1.5（mm）

扩散硅压力变送器具有工作可靠、性能稳定、安装使用方便、体积小、重量轻、性能价格比高等点，能在各种正负压力测量中得到广泛应用。采用进口扩散硅或芯体作为压力检测元件，传感器信号经高性能电子放大器转换成0-10mA或4-20mA统一输出信号。可替代传统的远传压力表，霍尔元件、差动变送器，并具有DDZ-Ⅱ及DDZ-Ⅲ型变送器性能。能与各种型号的动圈式指示仪、数字压力表、电子电位差计配套使用，也能与智能调节仪或计算机系统配套使用。 　　概述　　扩散硅变送器选用进口扩散硅压力芯片制成，当外界液位发生变化时，压力作用在不锈钢隔离膜片上，通过隔离硅油传递到扩散硅压力敏感元件上引起电桥输出电压变化，经过精密的补偿技术、信号处理技术、转换成标准的电流信号。该电流信号的变化正比于液位的变化。 　　特点 　　1）使用被测介质广泛，可测油、水及与316不锈钢兼容的糊状物，具有一定 的防腐能力。 　　2）高准确度、高稳定性、选用进口原装传感器，线性好，温度稳定性高。 　　3）体积小、重量轻、安装、调试、使用方便 　　4）不锈钢全封闭外壳，防水好。　5）压力传感器直接感测被测液位压力，不受介质起泡、沉积的影响。工作原理当压力信号作用于传感器时，压力传感器将压力信号转换成电信号，经差分放大和输出放大器放大，后经V/A电压电流转换成与被测介质（液体）的液位压力成线性对应关系的4-20mA标准电流输出信号。 主要技术参数 电源：24VDC 输出4～20mA 二线制 零位可调范围：±5%F.S 量程调节比：3：1以上 量程范围：-100kPa～0～60MPa 负载特性：负载在0～600Ω内（24VDC供电）维持恒流输出　隔爆型d II BT4,本安型 ia II CT5 过压极限：2倍于以上限压力 温度范围：过程：-20～60℃ 精度等级：±0.5% 稳定性：±0.2%F.S 重量：约1kg 特点分析模拟型特点　　● 精度高 　　● 量程、零点外部连续可调 ● 稳定性能好 　　● 正迁移可达500%、负迁移可达600% 　　● 二线制 　　● 阻尼可调、耐过压 　　● 固体传感器设计 　　● 无机械可动部件、维修量少 　　● 重量轻（2.4kg） 　　● 全系列统一结构、互换性强 　　● 小型化（166mm总高） 　　● 接触介质的膜片材料可选 　　● 单边抗过压强 　　● 低压浇铸铝合金壳体智能型特点：　　●超级的测量性能，用于压力、差压、液位、流量测量 　　●数字精度：+（-）0.05% 　　●模拟精度：+（-）0.75%+（-）0.1%F.S 　　●全性能：+（-）0.25F.S 　　●稳定性：0.25% 60个月 　　●量程比：100：1 　　●测量速率：0.2S 　　●小型化（2.4kg）全不锈钢法兰，易于安装 　　●过程连接与其它产品兼容，实现测量 　　●世界上采用H合金护套的传感器（），实现了优良的冷、热稳定性 　　●采用16位计算机的智能变送器 　　●标准4-20mA，带有基于HART协议的数字信号，远程操控 　　●支持向现场总线与基于现场控制的技术的升级。简介压力变送器用于测量液体、气体或蒸汽的液位、密度和压力，然后将压力信号转变成4～20mA DC信号输出。压力变送器主要有电容式压力变送器和扩散硅压力变送器，陶瓷压力变送器，，应变式压力变送器等。性能规格　　（零基准校验范围，参考条件下，硅油充液，316 L不锈钢隔离膜片。）1.1. 参考精度　　1.1.1. 数字、智能：±0.075%校验量程 　　1.1.2. 模拟、线性：±0.1%校验量程1.2. 稳定性　　1.2.1. 数字、智能：6个月，±0.1%URL 　　1.2.2. 模拟、线性：6个月，±0.2%URL[1]1.3. 环境温度影响　　1.3.1.数字、智能： 　　零点误差：±0.１%URL/56℃ 　　总体误差：±(0.2%URL+0.18%校验量程）/56℃ 　　1.3.2.模拟、线性 　　零点误差：±0.１%URL/56℃ 　　总体误差：±(0.5%URL+0.5%校验量程）/56℃1.4. 振动影响　　在任意轴向上，200Hz下振动影响为±0.05%URL/g1.5. 电源影响　　小于±0.005%输出量程/伏特。 　　1.6. 负载影响　　没有负载影响，除非电源电压有变化。1.7. 电磁干扰/射频干扰（EMI/RFI影响）　　由20至1000MHz，场强达至30V/M时，输出漂移小于±0.1%量程。 　　1.8. 安装位置影响 　　零点漂移至多为±0.25kPa。所有的零点漂移 　　都可修正掉；对量程无影响。编辑本段主要优先　　★压力变送器具有工作可靠、性能稳定、 　　★专用V/I集成电路，外围器件少，可靠性高，维护简单、轻松，体积小、重量轻，安装 　　调试极为方便。 　　★铝合金压铸外壳，三端隔离，静电喷塑保护层，坚固耐用。 　　★4-20mA DC二线制信号传送，抗干扰能力强，传输距离远。 　　★LED、LCD、指针三种指示表头，现场读数十分方便。可用于测量粘稠、结晶和腐蚀性介质。 　　★高准确度，高稳定性。除进口原装传感器已用激光修正外，对整机在使用温度范围内的 　　综合性温度漂移、非线性进行精细补偿.功能规格　　3.1.测量范围：0-0.1－51370KPa 　　3.2. 零点与量程 　　3.2.1. 数字、智能 　　可用本机量程和零点按钮调整，或用HART手操器远程调整 　　3.2.2. 模拟、线性 　　量程和零点连续可调 　　3.3. 零点正、负迁移 　　零点负迁移时，量程下限必须大于或等于-URL；零点正迁移时，量程上限必须小于或等于+URL。校验量程必须大于或等于Z小量程。 　　3.4. 输出 　　数字、智能： 　　4～20mA DC，用户可选择线性或平方根输出。数字过程变量叠加在4～20mA 信号上，可供采用HART协议的上位机使用 　　模拟、线性： 　　4～20mA DC,与过程压力成线性扩散硅压力变送器具有工作可靠、性能稳定、安装使用方便、体积小、重量轻、性能价格比高等点，能在各种正负压力测量中得到广泛应用。采用进口扩散硅或芯体作为压力检测元件，传感器信号经高性能电子放大器转换成0-10mA或4-20mA统一输出信号。可替代传统的远传压力表，霍尔元件、差动变送器，并具有DDZ-Ⅱ及DDZ-Ⅲ型变送器性能。能与各种型号的动圈式指示仪、数字压力表、电子电位差计配套使用，也能与智能调节仪或计算机系统配套使用。概述　　扩散硅变送器选用进口扩散硅压力芯片制成，当外界液位发生变化时，压力作用在不锈钢隔离膜片上，通过隔离硅油传递到扩散硅压力敏感元件上引起电桥输出电压变化，经过精密的补偿技术、信号处理技术、转换成标准的电流信号。该电流信号的变化正比于液位的变化。　　特点　　1）使用被测介质广泛，可测油、水及与316不锈钢兼容的糊状物，具有一定 的防腐能力。　　2）高准确度、高稳定性、选用进口原装传感器，线性好，温度稳定性高。　　3）体积小、重量轻、安装、调试、使用方便　　4）不锈钢全封闭外壳，防水好。　5）压力传感器直接感测被测液位压力，不受介质起泡、沉积的影响。工作原理当压力信号作用于传感器时，压力传感器将压力信号转换成电信号，经差分放大和输出放大器放大，后经V/A电压电流转换成与被测介质（液体）的液位压力成线性对应关系的4-20mA标准电流输出信号。 主要技术参数 电源：24VDC 输出4～20mA 二线制 零位可调范围：±5%F.S 量程调节比：3：1以上 量程范围：-100kPa～0～60MPa 负载特性：负载在0～600Ω内（24VDC供电）维持恒流输出　隔爆型d II BT4,本安型 ia II CT5 过压极限：2倍于以上限压力 温度范围：过程：-20～60℃ 精度等级：±0.5% 稳定性：±0.2%F.S 重量：约1kg 特点分析模拟型特点　　● 精度高　　● 量程、零点外部连续可调扩散硅压力变送器● 稳定性能好　　● 正迁移可达500%、负迁移可达600%　　● 二线制　　● 阻尼可调、耐过压　　● 固体传感器设计　　● 无机械可动部件、维修量少　　● 重量轻（2.4kg）　　● 全系列统一结构、互换性强　　● 小型化（166mm总高）　　● 接触介质的膜片材料可选　　● 单边抗过压强　　● 低压浇铸铝合金壳体智能型特点：　　●超级的测量性能，用于压力、差压、液位、流量测量　　●数字精度：+（-）0.05%　　●模拟精度：+（-）0.75%+（-）0.1%F.S　　●全性能：+（-）0.25F.S　　●稳定性：0.25% 60个月　　●量程比：100：1　　●测量速率：0.2S　　●小型化（2.4kg）全不锈钢法兰，易于安装　　●过程连接与其它产品兼容，实现测量　　●世界上采用H合金护套的传感器（），实现了优良的冷、热稳定性　　●采用16位计算机的智能变送器　　●标准4-20mA，带有基于HART协议的数字信号，远程操控　　●支持向现场总线与基于现场控制的技术的升级。简介压力变送器用于测量液体、气体或蒸汽的液位、密度和压力，然后将压力信号转变成4～20mA DC信号输出。压力变送器主要有电容式压力变送器和扩散硅压力变送器，陶瓷压力变送器，，应变式压力变送器等。性能规格　　（零基准校验范围，参考条件下，硅油充液，316 L不锈钢隔离膜片。）1.1. 参考精度　　1.1.1. 数字、智能：±0.075%校验量程　　1.1.2. 模拟、线性：±0.1%校验量程1.2. 稳定性　　1.2.1. 数字、智能：6个月，±0.1%URL　　1.2.2. 模拟、线性：6个月，±0.2%URL[1]1.3. 环境温度影响　　1.3.1.数字、智能：　　零点误差：±0.１%URL/56℃　　总体误差：±(0.2%URL+0.18%校验量程）/56℃　　1.3.2.模拟、线性　　零点误差：±0.１%URL/56℃　　总体误差：±(0.5%URL+0.5%校验量程）/56℃1.4. 振动影响　　在任意轴向上，200Hz下振动影响为±0.05%URL/g1.5. 电源影响　　小于±0.005%输出量程/伏特。1.6. 负载影响　　没有负载影响，除非电源电压有变化。1.7. 电磁干扰/射频干扰（EMI/RFI影响）　　由20至1000MHz，场强达至30V/M时，输出漂移小于±0.1%量程。 　　1.8. 安装位置影响 　　零点漂移至多为±0.25kPa。所有的零点漂移 　　都可修正掉；对量程无影响。编辑本段主要优先　　★压力变送器具有工作可靠、性能稳定、　　★专用V/I集成电路，外围器件少，可靠性高，维护简单、轻松，体积小、重量轻，安装　　调试极为方便。　　★铝合金压铸外壳，三端隔离，静电喷塑保护层，坚固耐用。　　★4-20mA DC二线制信号传送，抗干扰能力强，传输距离远。　　★LED、LCD、指针三种指示表头，现场读数十分方便。可用于测量粘稠、结晶和腐蚀性介质。　　★高准确度，高稳定性。除进口原装传感器已用激光修正外，对整机在使用温度范围内的　　综合性温度漂移、非线性进行精细补偿.功能规格　　3.1.测量范围：0-0.1－51370KPa　　3.2. 零点与量程　　3.2.1. 数字、智能　　可用本机量程和零点按钮调整，或用HART手操器远程调整　　3.2.2. 模拟、线性　　量程和零点连续可调　　3.3. 零点正、负迁移　　零点负迁移时，量程下限必须大于或等于-URL；零点正迁移时，量程上限必须小于或等于+URL。校验量程必须大于或等于Z小量程。　　3.4. 输出　　数字、智能：　　4～20mA DC，用户可选择线性或平方根输出。数字过程变量叠加在4～20mA 信号上，可供采用HART协议的上位机使用　　模拟、线性：　　4～20mA DC,与过程压力成线性
