32看门狗 zw32-12FG/630-20

一、概述

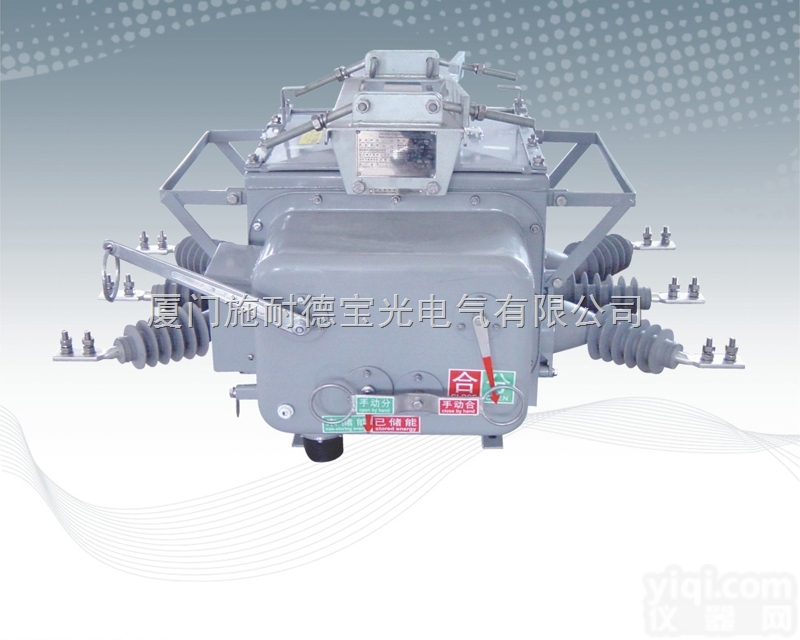

ZW32-12型户外高压真空断路器(以下简称断路器)为额定电压12kV，三相交流50Hz的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。

 本断路器具有体积小、重量轻、防凝露、免维护等特点，能适应较恶劣的气候条件和污秽环境。

 该型产品采用永磁操作机构进行操作；由于永磁操作机构由永磁体提供保持力，使开关保持在分合闸位置，其机械零件数量少、机械传动链短，从而大大提高了开关的可靠性和机。

ZW32高压真空断路器型号：

ZW32-12/630-12.5   ZW32-12/630-20

ZW32-12/T630-12.5   ZW32-12/T630-20

ZW32-12G/630-12.5     ZW32-12G/630-20

ZW32-12G/T630-12.5   ZW32-12G/T630-20

ZW32-12/1250-20

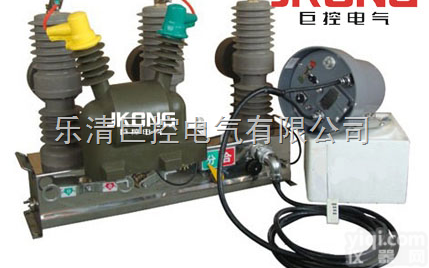

ZW32真空断路器配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。可在断路器侧边加装隔离开关，形成户外高压真空断路器一户外高压隔离开关组合电器，增加了可见隔离断口，并具有可靠的联锁操作。根据用户要求，可与相应的控制器配合组成交流高压真空自动重合器、自动分段器，自备操作电源，是实现配电网自动化的理想设备。采用高压电压互感器结构外置，一体安装均可。

ZW32-12G/1250-20，ZW32-12系列柱式户外高压真空断路器是三相交流50hz、额定电压12kv的户外高压开关设备。适用于开断、关合城市或农村配电系统的负荷电流、过载电流和短路电流。断路器为全新的小型化设计，全封闭结构，独特的灭弧室封装技术，密封性能好、防潮、防凝露，适用于高温潮湿地区。zw32-12G断路器隔离开关组合电器是由zw32断路器隔离开关两大部分组成。

(1)海拔高度不高于1000m

(2)环境温度上限+40℃、下限-30℃

(3)风压不超过700Pa(相当于风速34m/s)

(4)无经常性的剧烈震动

(5)防污秽等级Ⅲ级

若有特殊使用条件，请申明协商特殊处理。

·主要技术参数

名称 单位 ZW32-12(G)/1250-20 ZW32-12(G)/T630-16 ZW32-12(G)/T630-20

额定电压 kV 12

额定电流 A1250 630 630

额定短路开断电流 kA 20 16 20

额定短中关合电流（峰值） 31.5 40 50

额定峰值耐受电流 31.5 40 50

额定短时耐受电流 20 16 20

额定短路持续时间 S 4

额定绝缘水平 雷电冲击耐受电压（峰值） kV 相间、对地75，断口85

1min工频耐受电压 相间、对地42，断口48

额定操作顺序 分 -0.3s- 合 -180s- 合分（电动机构）

额定短路电流开断次数 次 30

机械寿命 10000

额定操作电压（分合线圈） v DC220,100, AC220

动静头允许磨损累计厚度 mm 3

过电流脱扣器额定电流 A 5

电流互感器电流比 200/5 400/5 600/5（可根据客户情况调整）

触头开距 mm 9±1

触头超程 2±0.5

平均分闸速度 m/s 1.2±0.3

平均合闸速度 0.6±0.2

分闸时间 ms 30-60

合闸时间 20-40

合闸弹跳时间 ≤20

三相分合闸同期性 ≤2

每相回路直流电阻 μΩ ≤80

储能电机 额定电压 V -220

额定功率 W 200

储能时间 S ≤8
