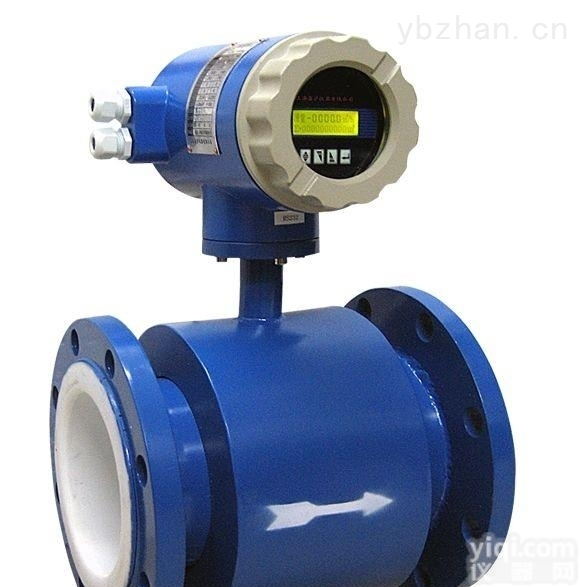

电磁流量计 （管道式）

产品信息



ST-LDE系列管道式电磁流量计转换器被安装在离传感器30米内或100米内的场合，两者间由屏蔽电缆连接称为分离型电磁流量计测量自来水、钢铁、石油、化工、电力、工业、水利、水政水资源等部门的导电流体的流量，亦可测量酸、碱、盐等腐蚀性导电液体。电磁流量计的工作原理是基于法拉第电磁感应定律。测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离。
管道式电磁流量计能有效避开强电力设备，高频设备，强电源开关设备；避开高温热源和辐射源的影响，避开强烈震动场所和强腐蚀环境等，同时要考虑安装维修方便。保存每天２４小时的流量数据、停电时间、零流量时间等多种数据及报警等功能。每天，只需一次、二次短信息就能获得一个测量点的一天２４小时的测量数据，它也能根据用户的需求设定。省去了频率的使用费及使用中的电费及维护费用。
在数据存储方面，信息存储一般以二进制方式存储，不具有通用性且存储容量小； 在通讯方式上，一般采用RS 232 或RS 485，其开放性不高。

一般情况下不推荐用此安装方法。此安装方法不适用于测量一般气体、过热蒸汽。可用于测量饱和蒸汽，适用于测量
高温液体或需经常清洗管道的情况。
传感器在有保温层管道上的安装
传感器在垂直管道的安装
测量气体流量时，传感器可以安装在垂直管道上，流向不限。若被测气体中含有少量的液体，
传感器在水平管道的侧装
无论测量何种流体，传感器可以在水平管道上侧装，特别是测量过热蒸汽，饱和蒸汽和低温液体，
若条件允许采用侧装，这样流体的温度对放大器的影响较小。
传感器在水平管道的倒装
气体流向应由下向上。
测量液体流量时，液体流向应由下向上：这样不会将液体重量额外附加在探头上。
测量高温蒸汽时，保温层zui多不能超过支架高度的三分之一。
管道式电磁流量计它采用T FT 彩色液晶屏显示方式，不仅可以显示流量数据还可以显示流量曲线，提高了显示的质量和内容；通过JFFS2 文件系统采用文件的方式进行数据存储，且存储容量可达1 MB。


型号
口径
 管道式电磁流量计
STLD
3~10000


代号
安装形式

Y
一体式
F
分体式

代号
转换器型号
ZA
圆形
ZB
方形

代号
输出信号
I.4
4~20mA
f
频率 1KHz
Rs
串行通讯（485）
C
控制输出

 代号
防爆要求
 N
无防爆
EX
防爆（仅适用于分体式）

代号
介质温度
T1
≤65℃
T2
≤120℃
T3
≤180℃（仅适用于分体式）

代号
内衬材质
NE
氯丁橡胶（≤65℃）
PTFE
聚四氟乙烯（≤189℃）
PVC
聚氯乙烯（≤70℃）

代号
电极材质
316L
不锈钢
HC
哈氏合金C
HB
哈氏合金B
Ti
钛
Ta
钽
