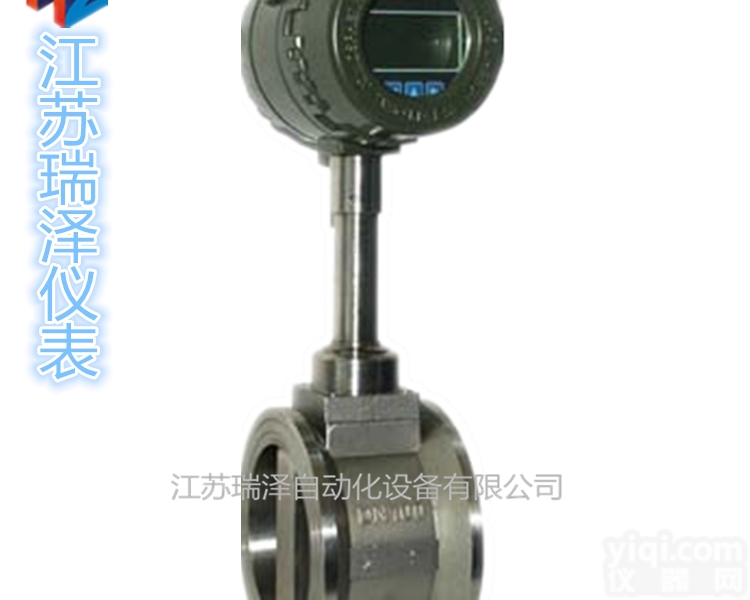

LS-LUG蒸汽流量计 LS-LUG蒸汽流量计

一、蒸汽流量计原理

在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡门涡街，如图（一）所示。在漩涡发生体中装入电容检测探头或压电检测探头及相应匹配电路，即可构成电容检测式涡街流量/传感器或压电检测式涡街流量传感器。

图（一）旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式:

f=St.V/〔（1-1.25d/D）d〕

式中：f－发生体一侧产生的卡门旋涡频率

St－斯特罗哈尔数

V－流体的平均流速

d－柱体流面宽度

D-管道内径

图（二）在曲线表中St＝0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速，由流速V求出体积流量。

Q＝3600f/K或M=ρ3600 f/K

式中：K＝仪表常数（1/m3）。

M=质量流量

Q＝体积流量（m3/h）

ρ=介质密度（kg/m3）

F=频率Hz

蒸汽流量计产品选型

1.参比条件下涡街流量传感器工况流量范围表

1）．气体：常温常压空气，t=20℃，P=0.1MPa（绝压），ρ=1.205 kg/m3，υ=15×10-6m2/s。

2）．液体：常温水，t=20℃，ρ=998.2kg/m3，υ=1.006×10-6m2/s。

 注：表中（300）～（1000）口径为插入式
