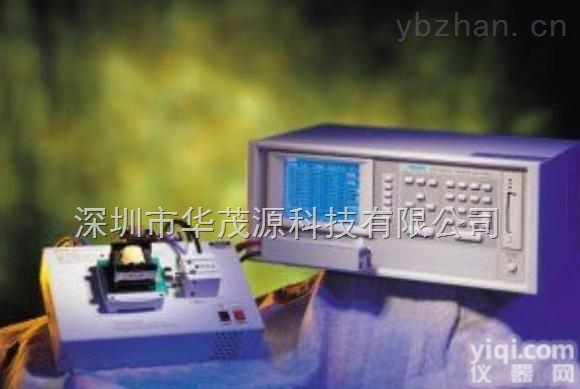

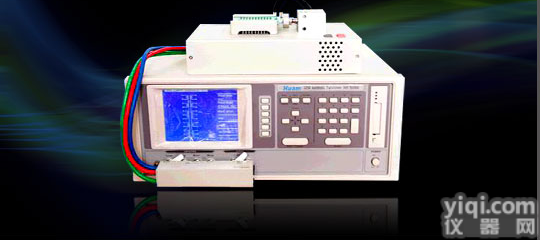

3250/3259 3250变压器综合测试仪,高频变压器综测仪
- 型号：3250/3259
- 产地：深圳市
- 供应商：深圳市华茂源科技有限公司
- 供应商报价：面议
- 标签：3250变压器综合测试仪,高频变压器综测仪
产品库
3250英文版变压器测试仪：

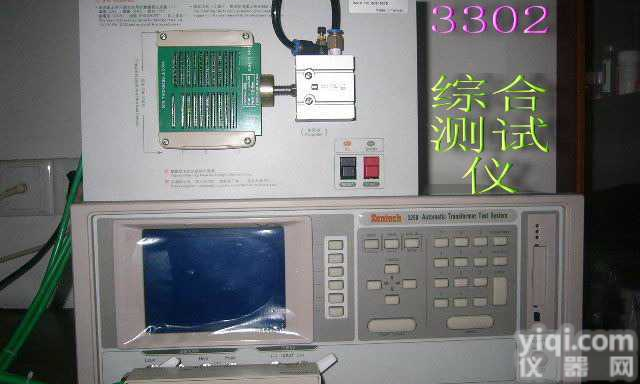

Meter:3250/3252/3300/3302变压器测试仪,提供变压器厂生产线或品管进出货检验是高稳定。高可靠度的精密量测仪器，技术上采用增强圈数比的能力。可解决低偶合系数变压器圈数比、圈数量测等问题。使量测结果更加的确实与精华。
Meter: 3252/3302除了提供您变压器扫描的测试功能外，也提供LCR量测功能，不仅操作便利。也可降低生产设备成本，为提供客户操作及使用的便利性。另设计多种规格的测试治具。也接受客户的特殊规格订做。让您的量测过程，更加便利。
主要特征：
■测试频率20Hz~200KHz/1MHz,精确度0.02%
■高速LCR量测，zui快80次/秒
■3种阻抗输出模式选择，量测结果与各家知名品PaiLCR完全比对
■ 基本量测准确度0.1%
■ 增强式圈数比准确量测，适用于低磁导率的磁心
■高速DCR量测，zui快50次/秒
■1320-20A偏压电流源直流控制功能（仅适用于3252/3302）
■ 提供各式标准测试治具及特殊治具订制
■四端测试治具，可得到DCR，电感量和圈数比的精确且稳定的量测
■ 15组内部仪器设定可供储存及呼叫
■ 内建式比较器，10级分类及计数功能（仅适用于3252/3302）
■ 标准RS-232.HANDLER及PPINTER界面
■ 2MSRAM记忆卡供机台资料设定及备份（可选购）
型号 | 3250/3300 | 3252/3302 | |
主要功能 | 变压器扫描测试 | 变压器扫描测试+LCR测试 | |
测试参数 | |||
变压器扫描测试 | 圈数比（Turn Ratio）,相位（Phase）,圈数（Turn）,电感（L）,漏电感（LK）<平衡（Balance）交流电阻（ACR）,电容（Cp）,直流电阻（DCR）,接脚短路（Pin Short） | ||
LCR测试 |
| 电感（L）,电容（C）,电阻（R）,直流电阻（DCR）品质因子（Q）,阻抗JD值（|Z|）阻抗导纳（Y）损耗因子（D）电抗（X）相位角（⊙） | |
测试信号 | |||
测试电压 | Turn | 10mV-10V.10% 10mV/step | |
其他 | 10mV-2V ±10% 10mV/step | ||
测试频率 | Turn | 3250,3252:1KHz-200KHz,0.02%/3300,3302:1KHz-1MHz,0.02%/解析度：0.01Hz（＜1KHz） | |
其他 | 3250,3252:20Hz-200KHz,0.02%/3300,3302:20Hz-1MHz,0.02%/解析度：0.01Hz（＜1KHz） | ||
输出阻抗 | Turn | 10Ω，当测试位准≤2V 50Ω，当测试位准>2V | |
其他 | Constant=OFF, Constant=320X:100Ω ±5%, Constant=107X:25Ω ±5%, | ||
测量显示范围 | |||
L.LK/C/Q.D/ | L,LK:0.00001uH-9999.9H C:0.00001Pf-999.999mf Q.D:0.00001-99999 | ||
Z.X.R/Y/θ | Z.X.P:0.00001Ω-99999MΩ Y:0.01Ns-99.9999S ⊙:-90.00-+90.00 | ||
DCR/Turn | DCR:0.01mΩ-99.999MΩ Turn:0.01-99999.99圈（次电压小于100Vrms） | ||
Pin-Short | 11组,接地与接脚之间 | ||
基本准确度 | |||
L.LK.C.Z.X.R.DCR | 0.1%（若为AC参数1KHZ） | ||
Q.D/θ/Turn | Q.D:0.0005（1KHz） ⊙:0.03（1KHz） Turn:0.5%（1KHz） | ||
测量速度（zui快速） | |||
L.LK.C.Z.X.R.D.θ | 80meas./sec | ||
DCR | 50meas./sec | ||
Turn | 10meas./sec | ||
判定方式 | |||
变压器扫描测试 | 各参数之良品/不良品判定由选购之HANDLER界面输出 | ||
LCR测试 |
| 10级分类及总合计数由标准HANDLER界面输出 | |
显示器 | 320X240点矩阵LCD液晶显示器 | ||
修正功能 | 开路（OPEN）/短路（SHORT）归零,负载修正 | ||
记忆卡 | 50组仪器设定,可籍由记忆卡扩充 | ||
等效电路模式 | 串联. 并联 | ||
触发 | 内部 手动 外部 | ||
环境条件 | 温度:10℃~40℃ 湿度:10%~90%PH | ||
消耗功率 | zui大140VA | ||
电源需求 | 90-125Vac OR 190-250Vac 48Hz-62Hz | ||
重量 | 约9Kg | ||
尺寸（宽×高×深） | 430x180x320mm | ||
