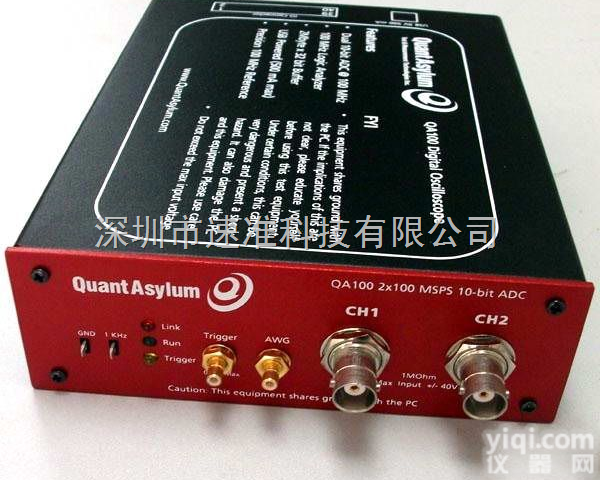

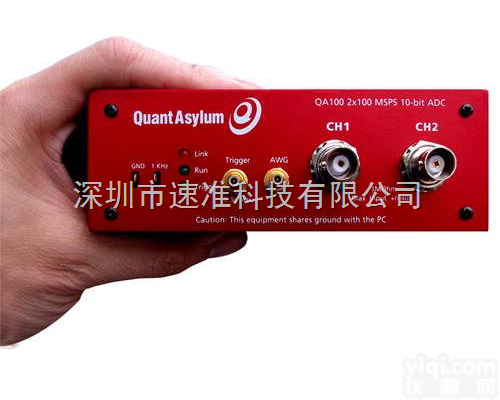

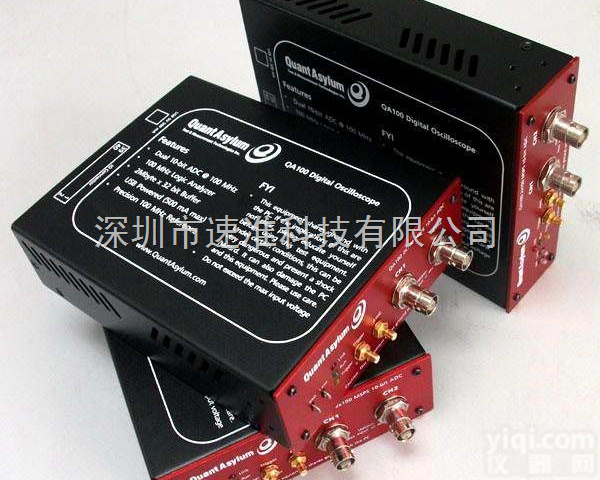

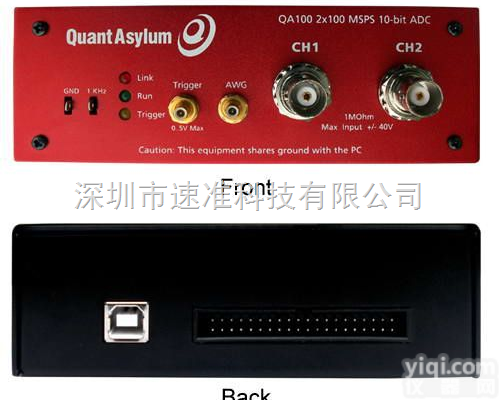

QA100 USB示波器

产品信息

QA100混合信号示波器不是单纯意义上的示波器，它是一款具备集双通道虚拟示波器+12通道逻辑分析仪+任意波形信号发生器+协议分析仪功能+频谱仪于一身的五合一多功能混合信号示波器，大大降低了设计调试, 教育培训, 生产测试和质量控制, 服务维修等领域降低了生产成本，并且三年质保，让你放心售后的保障。


1．示波器：采样率是100MHz,带宽25MHz，双通道，FFT频谱分析功能。
2．逻辑分析仪：采样率为100MHZ，支持12 通道逻辑分析。
3．任意波形信号发生器：支持sine,Cos,Tri,Saw,Square,Arb 等波形。
4. 频谱仪：带宽50MHz，分辨率ZG可达512Kpts。
5．协议分析仪：支持RS232,SPI,i2c,Can 等工控协议。
6．集成USB 2.0 接口，大大提高数据信号传输和提供优质电源。
7．PC使用界面人性化，简便而功能强。

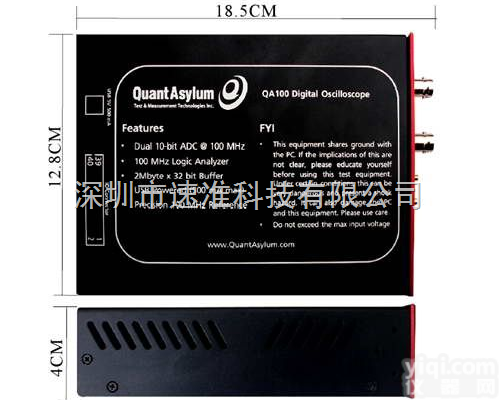

8．外观轻巧，便于携带，尺寸（mm）:185（L）x128（W）x44（H） ,便于携带。
9．波形数据可以按时间和电压输出到BMP,JPG。
10．提供二次开发库和开发示例。
11．具有低通滤波，波形存储，波形回放，数学函数等多种特色功能。
12. 波形平均,余辉,亮度调节,反向,加,减,乘,除,X-Y显示。
13. 软件中英文自适应界面，支持: Windows98,Windows Me, Windows NT, Windows 2000, Windows XP ,VISTA。

特性：
双通道100MHz 采样率， 25MHz 带宽
存储深度：每通道 2M 样本
12个逻辑分析仪通道
任意波形产生（ZG输出正弦波频率达25KHz）
时基范围：
垂直灵敏度：10mV
垂直分辨率：10 bit
输入阻抗：1MOhm
触发模式：沿触发，电平触发
触发源：CH1，CH2，EXT
电压量程: 40V （用 1x 探头）, 或200V （用 10x 探头）
X-Y：无
通道运算：FFT，+， -
辉线显示：点/线，波形平均，余辉，亮度调节
自动设置：有
配件：
示波器探头，USB 数据线，40针逻辑分析仪排线，包含软件和说明书的CD


仪器配置
性能参数
数字示波器
实时采样率（Max）
100MSa/s
带宽
25MHz
储存深度
1Mpts / Channel
信号发生器

实时采样率
200KHz
垂直分辨率
12bit
采样点储存深度
512bytes
输出类型
SINE、COS、TRIANGLE、SQUARE、SAW、ARB
输出阻抗
50Ω
输出幅值
4Vpp（50Ω）
输出信号频率
1Hz ～20KHz
逻辑分析仪
实时采样率（Max）
100MSa/s
测量通道
32（目前软件版本只支持到12）
储存深度
1Mpts
协议分析仪
支持RS232,SPI,i2c,Can 等工控协议，开放API，用户可自行扩展更多协议支持。
频谱分析仪
带宽
50MHz
分辨率
ZG至512Kpts
显示模式
瞬时, Log/Lin Amplitude, Lin/Lin Freq
