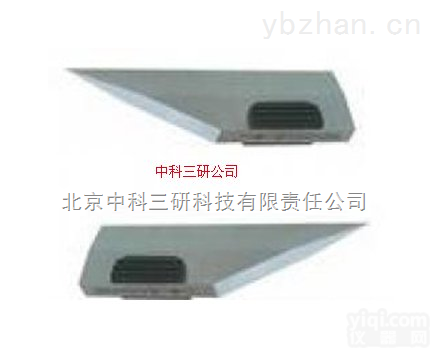

【优质供应】 刀口形直尺/刀口直尺 75/100/125/150/175/200/225

【优质供应】刀口形直尺

刀口直尺规格：75/100/125/150/175/200/225/300/500/800/1000

定义：用光隙法检验直线度或平面度的量尺 。

测量面呈刃口状，用于测量工件平面形状误差的测量器具。

　　1、外观

　　刀口形直尺测量面上不应有影响使用性能的锈蚀、碰伤、崩刃等缺陷。

　　2、材料

　　刀口形直尺应选择合金工具钢、轴承钢或其他类似性能的材料制造。

　　3、装置

　　①、刀口尺上应安装隔热板或装置。

　　②、三棱尺和四棱尺上应带有手柄。

　　4、硬度和表面粗糙度

　　①、刀口形直尺测量面的硬度不应小于713HV（或60HRC）；同一测量面的不同部位的硬度差不应大于82HV（或3HRC）。

　　②、刀口形直尺测量面上的表面粗糙度Ra值不应大于0.05μm刀口尺和三棱尺上与测量面相邻接表面的表面粗糙度Ra值不应大于0.8μm；四棱尺上与测量面相邻接表面的表面粗糙度Ra值不应大于0.2μm。

　　5、检验方法

　　采用长度不小于被检刀口形直尺测量面长度L的平尺以光隙法进行测量。检测时，平尺用两等高点支撑，支撑点应在距平尺两端的2/9长度处，灯光箱置于平尺后方。然后将被检刀口形直尺测量面与平尺接触，再沿刀口形直尺测量面的圆弧自测面垂直于平尺测量面的位置向两侧转动22.5°范围内，观察刀口形直尺测量面与平尺之间的透光间隙，并与标准光隙相比较来确定透光间隙值。

　　标准光隙由量块和平晶等组成；对于直线度公差为0.5μm的刀口形直尺采用0级量块，大于0.5μm、小于或等于1.0μm的采用1级量块，大于1.0μm的采用2级量块。
