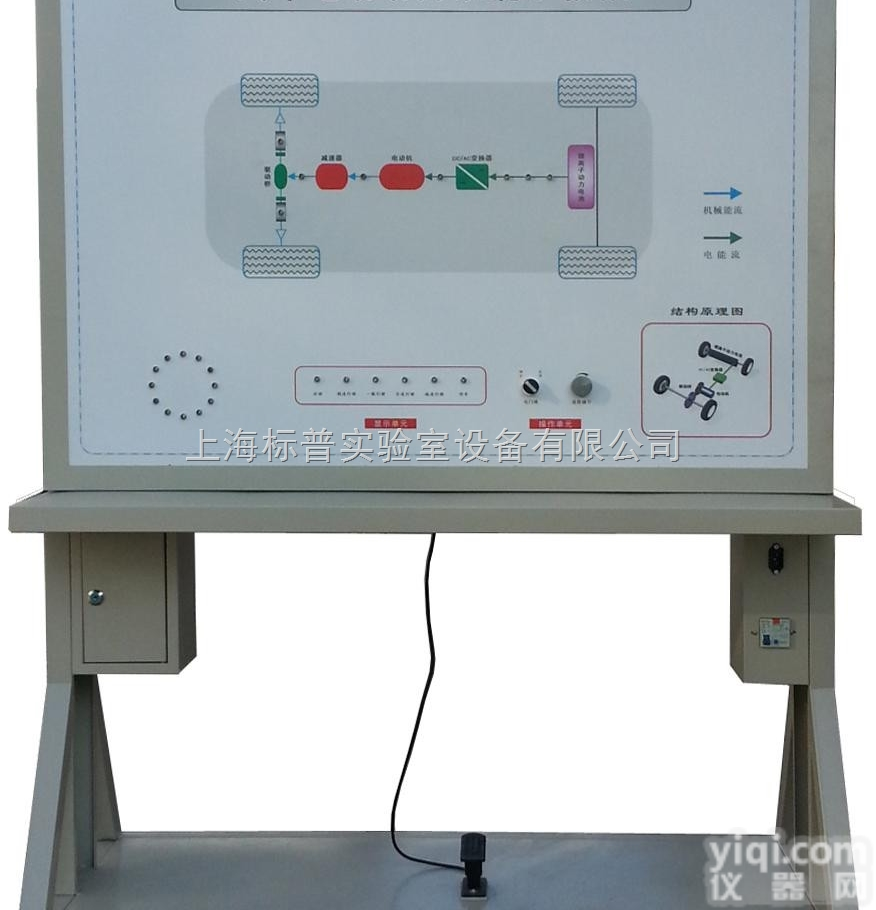

RZ-FDJ004PST1.8T 汽车电动动力系统示教板

1. 该设备完整展示了汽车电动动力系统，可以动态模拟电动动力系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机的运行状态。

• 示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有*褪色的彩色电路图与工作原理示意图，表面喷涂光油；学员可直观对照汽车电动动力系统结构原理图和实物，认识和分析汽车电动动力系统的工作原理。
• 示教板面板上安装有点火开关、工况开关、油门踏板、挡位开关、制动开关、数字转速表、电流指示表等，并辅以发光二极管进行系统流向的动态指示，还设有一台模拟电机用来演示电动机的工作状态。
• 示教板面板部分采用1mm钢板冲压而成，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
• 示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。

二、技术参数

• 外接电源：交流220V±10% 50Hz
• 工作电压：直流12V
• 工作温度：-40℃～+50℃
• 外形尺寸：1200×400×1700mm(长×宽×高)
