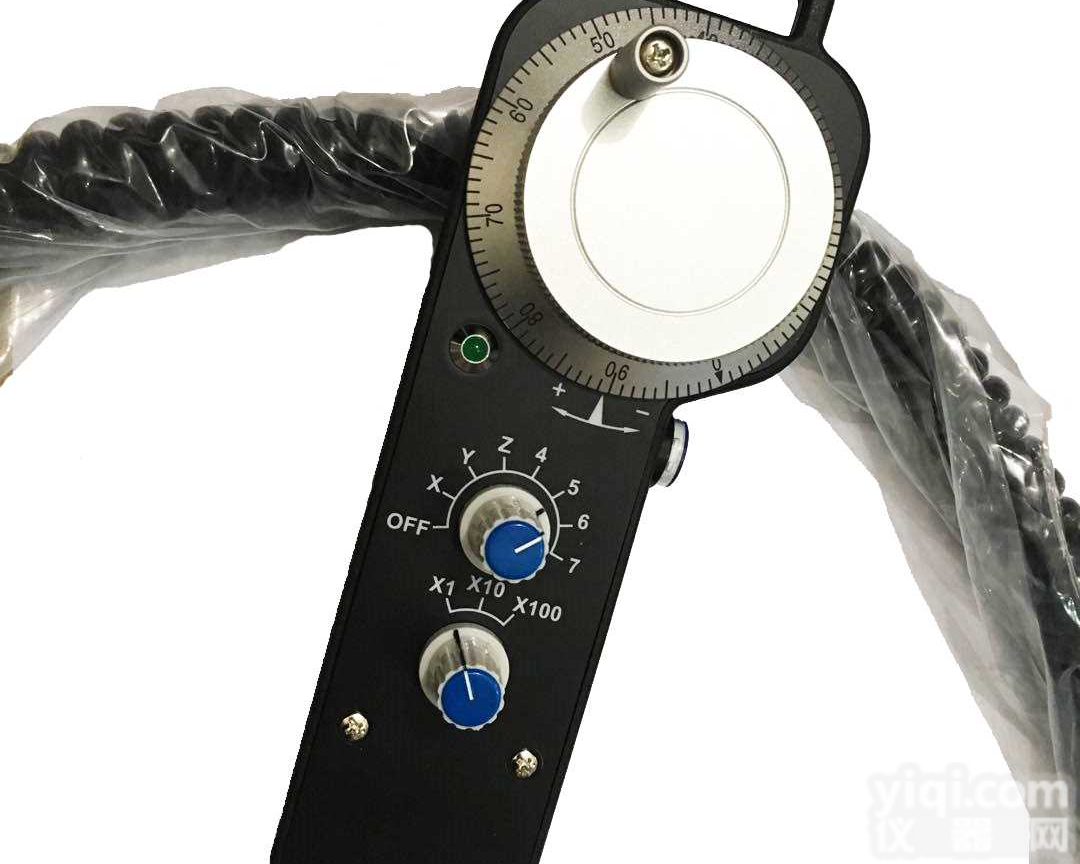

ZSSY1468电子手轮、手摇脉冲发生器

特点：

 应用行业：数控机床

产品结构：手摇/手持

外径（mm）：168

孔径/轴径（mm）：0

分辨率（CPR）：25,100

工作电压：5-12V

输出电路：E,C,L,F

特点

造型新颖，移动方便，抗干扰，带载能力强;

全塑料外壳，绝缘强度高 ;防油污密封设计; 具备×1，×10，×100三档倍率;

可实现四轴倍率切换 ;具备控制开关、急停开关可选;

人性化设计，便与操作; 用于数控机床、印刷机械等数控设备;

■   可选脉冲数

25、100p/r

■   电气参数

电源电压   DC＋5～12V；

输出电压   高电平≥85%Vcc，低电平≤0.5V;

消耗电流   ≤150mA；

响应频率   0～20KHz

输出波形   方波

电路特征   C集电极开路输出、F互补输出、E电压输出、L长线驱动输出

■   环境条件

环境温度   -10℃～70℃；

储存温度   -30℃~85℃;

工作湿度   30～85%无结露；

防护       防水、防油、防尘IP54

■   机械参数

启动力矩      6×10-2Nm；

轴zui大负荷    径向：20N,轴向：10N；

正常机械转速  ≤200rpm；

zui大机械转速  500rpm；

抗冲击        980m/S2,6ms,XYZ方向各2次；

抗震动        50m/ S2,10～200Hz,XYZ方向各2h；

重量约        1Kg
