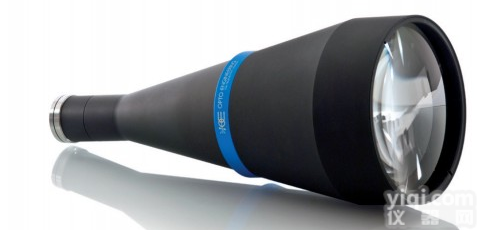

OPTO TC系列双远心镜头 意大利OPTO镜头
- 产地：'
- 供应商：陕西省光电科技有限公司
- 供应商报价：面议
- 标签：OPTO TC系列双远心镜头 意大利OPTO镜头
产品库
OPTO TC系列双远心镜头 意大利OPTO镜头 产品简介： TC远心系列: zui高支持2/3"面阵探测器的双远心镜头 双远心镜头是各种基于机器视觉技术的精密测量系统的关键组件。 5.5百万像素的2/3" 传感器等高分辨率的小像素传感器与这些镜头相配时，双远心技术能真正发挥远心的优势，成像几乎无畸变。客户可通过产品型号一目了然地选择相匹配的镜头：如型号为TCxxyy的镜头, "xx"表明摄像传感器的尺寸 （13 = 1/3"; 12 = 1/2"; 23 = 2/3"） 而"yy"则表明水平视场 （FOV） 大小 （单位为毫米）. 例如， TC 12 64的含义为与½的摄像传感器相配可观测64 （x48）毫米的视场. 规格参数： 注：点击产品型号可下载产品详细资料 detector type optical specs dimensions 1/4'' 1/3'' 1/2'' 1/1.8'' 2/3'' part number Magn （X） h 3.6x2.7 （mm） h 4.8x3.6 （mm） h 6.4x4.8 （mm） h 7.13x5.37（7） （mm） h 8.8x6.6 （mm） W.D. （1） （mm） Field Depth （3） （mm） F/N （2） CTF@ 70lp /mm （%） ecen tricity （4）deg. Distor tion % Mo un t Length （5） （mm） Diam （mm） Object Field of View （mmxmm） （6） TC 2304 2.000 1.8x1.4 2.4x1.8 3.2x2.4 3.6x2.7 4.4x3.3 57.1 0.2 11 >30 <0.08 <0.08 C 101.4 28.0 TC 2307 1.333 2.7x2.0 3.6x2.7 4.8x3.6 5.3x4.0 6.6x5.0 61.2 0.5 11 >30 <0.08 <0.08 C 78.5 28.0 TC 2309 1.000 3.6x2.7 4.8x3.6 6.4x4.8 7.1x5.4 8.8x6.6 63.3 0.9 11 >25 <0.08 <0.08 C 65.0 28.0 TC 1216 0.385 9.4x7.0 12.5x9.4 16.6x12.5 18.5x14.0 diam.=17.2 45.3 5.0 8 >40 <0.1 <0.08 C 93.0 37.7 TC 2316 0.528 6.8x5.1 9.1x6.8 12.1x9.1 13.5x10.2 16.7x12.5 45.3 2.0 8 >30 <0.1 <0.07 C 112.7 37.7 TC 1224 0.255 14.1x10.6 18.8x14.1 25.1x18.8 28.0x21.1 diam.=25.9 69.2 10.0 8 >45 <0.1 <0.08 C 117.8 44.0 TC 2324 0.350 10.3x7.7 13.7x10.3 18.3x13.7 20.4x15.3 25.1x18.9 69.2 5.0 8 >45 <0.1 <0.10 C 137.5 44.0 TC 1336 0.133 27.0x20.2 36.0x27.0 diam.=36 diam.=40.2 n.a. 103.5 38.0 8 >50 <0.08 <0.08 C 133.0 61.0 TC 1236 0.177 20.3x15.2 27.1x20.3 36.1x27.1 40.2x30.3 diam.=37.3 103.5 21.0 8 >40 <0.08 <0.10 C 145.0 61.0 TC 2336 0.243 14.8x11.1 19.7x14.8 26.3x19.7 29.3x22.1 36.2x27.1 103.5 11.0 8 >40 <0.08 <0.10 C 164.9 61.0 TC 1248 0.134 26.9x20.2 35.9x26.9 47.8x35.9 53.3x40.1 diam.=49.3 134.6 37.0 8 >40 <0.1 <0.1 C 181.5 75.0 TC 2348 0.184 19.6x14.7 26.1x19.6 34.8x26.1 38.8x29.2 47.9x35.9 134.6 20.0 8 >40 <0.1 <0.1 C 201.0 75.0 TC 1256 0.114 31.5x23.6 42.0x31.5 56.0x42.0 62.4x47.0 diam.=57.7 159.3 51.0 8 >50 <0.08 <0.08 C 205.0 80.0 TC 2356 0.157 22.9x17.2 30.6x22.9 40.7x30.6 45.4x34.2 56.0x42.0 159.3 27.0 8 >45 <0.08 <0.08 C 225.0 80.0 TC 1364 0.074 48.9x36.7 65.2x48.9 diam.=65.2 diam.x72.9 n.a. 182.3 124.0 8 >40 <0.08 <0.07 C 212.0 100.0 TC 1264 0.100 36.0x27.0 48.0x36.0 64.0x48.0 71.3x53.7 diam.=66 182.3 67.0 8 >50 <0.08 <0.07 C 225.9 100.0 TC 2364 0.138 26.2x19.6 34.9x26.2 46.5x34.9 51.8x39.0 64.0x48.0 182.3 35.0 8 >50 <0.08 <0.07 C 245.5 100.0 TC 2372 0.122 29.4x22.1 39.2x29.4 52.3x39.2 58.3x43.9 72.0x54.0 227.7 45.0 8 >40 <0.08 <0.07 C 299.2 116.0 TC 1380 0.059 60.9x45.7 81.2x60.9 diam.=81.2 diam.=90.9 n.a. 227.7 192.0 8 >40 <0.08 <0.08 C 258.0 116.0 TC 1280 0.080 44.8x33.6 59.8x44.8 79.7x59.8 88.8x66.8 diam.=82.2 227.7 104.0 8 >50 <0.08 <0.1 C 271.6 116.0 TC 2380 0.110 32.6x24.5 43.5x32.6 58.0x43.5 64.6x48.7 79.8x59.8 227.7 55.0 8 >50 <0.08 <0.1 C 291.2 116.0 TC 2385 0.104 34.7x26.1 46.3x34.7 61.8x46.3 68.8x51.8 84.9x63.7 280.6 62.0 8 >45 <0.08 <0.08 C 344.5 143.0 TC 1396 0.050 72.0x54.0 96.0x72.0 diam.=96 diam.=107.4 n.a. 280.6 268.0 8 >50 <0.08 <0.1 C 303.0 143.0 TC 1296 0.068 52.9x39.7 70.6x52.9 94.1x70.6 104.8x78.9 diam.=97.1 279.6 145.0 8 >45 <0.08 <0.08 C 317.0 143.0 TC 2396 0.093 38.5x28.9 51.4x38.5 68.5x51.4 76.3x57.5 94.2x70.7 279.6 77.0 8 >40 <0.08 <0.08 C 336.5 143.0 TC 23110 0.079 45.3x34.0 60.5x45.3 80.6x60.5 89.8x67.6 110.8x83.1 336.5 106.0 8 >40 <0.08 <0.07 C 430.3 180.0 TC 12120 0.052 69.1x51.8 92.1x69.1 122.8x92.1 136.7x103 diam.x126.6 336.5 247.0 8 >45 <0.08 <0.1 C 402.7 180.0 TC 23120 0.072 50.3x37.7 67.0x50.3 89.4x67.0 99.5x75.0 122.9x92.2 336.5 131.0 8 >35 <0.08 <0.1 C 422.4 180.0 TC 23130 0.068 53.2x39.9 70.9x53.2 94.5x70.9 105.3x79.3 130.0x97.5 398.0 146.0 8 >40 <0.08 <0.1 C 490.0 200.0 TC 12144 0.044 81.0x60.7 107.9x81 143.9x107.9 160.3x120.7 diam.=148.4 398.0 339.0 8 >35 <0.08 <0.08 C 462.1 200.0 TC 23144 0.061 58.9x44.2 78.6x58.9 104.8x78.6 116.7x87.9 144.0x108.0 398.0 180.0 8 >40 <0.08 <0.08 C 481.9 200.0 TC 23172 0.051 70.9x53.2 94.6x70.9 126.1x94.6 140.5x105.8 173.4x130.1 531.0 260.0 8 >40 <0.08 <0.1 C 630.3 260.0 TC 12192 0.033 108.0x81.0 144.1x108 192.1x144.1 213.9x161.1 diam.x198.1 531.0 603.0 8 >45 <0.08 <0.08 C 602.6 260.0 TC 23192 0.046 78.7x59.0 104.9x78.7 139.8x104.9 155.7x117.3 192.3x144.2 531.0 320.0 8 >35 <0.08 <0.08 C 622.3 260.0 TC 23200 0.044 82.5x61.9 110.0x82.5 146.7x110.0 163.3x123.0 201.6x151.2 500.0 352.0 8 >40 <0.08 <0.1 C 792.0 322.0 TC 23240 0.037 98.1x73.6 130.8x98.1 174.4x130.8 194.3x146.3 239.8x179.9 500.0 498.0 8 >45 <0.08 <0.08 C 775.1 322.0
规格参数列表中数字注解：
1、工作距离（Working Distance）: 指的是前镜与物体之间的距离。为了zui佳分辨率并降低失真应设定距离为标示值的+/- 3% 。
2、工作F值 （Working F-number）: 为微距镜头使用时的实际 F-number 。依照需求，亦能提供更小光圈的镜头。
3、尽管在景深的边缘，影像依然可以用来测量。但为了取得更锐利的影像，仅能参考景深标示值的一半。
4、镜头法线的zui大斜率: 当转换成millirad单位, 可得到物体位移（ millimiter单位）的zui大测量误差。
5、从机械前端量测到镜头边缘。
6、视野内有标示"diam. =" 者代表圆形物体的影像是内切在探测器的短边。
7、1/1.8" （9 mm diagonal） FOV for TC 12 XX 镜头会在影像角落出现周边暗角， 因为这只镜头是优先适用在 1/2" 探测器 （8 mm diagonal）。
购买本产品和查看更详细信息请登陆：ZG机器视觉商城 http://www.china-vision。。ｃｏｍ.cn/goods/566.html 产品：4000-400-816。
