供应YG108R型线圈圈数测量仪 保修1年

产品信息

简述
   YG108R型系列除了具有YG108系列仪器线圈测量功能外，还可方便测量线圈的电阻。测量精度高。不同线圈的形状、大小对仪器测量精度的影响较小。　
   从0～6万圈无须量程变换均可精确测量，从而提高使用方便性和增加仪器寿命。

性能特点
●微处理器控制全部功能数学化
●操作简单、无需量程转换自动显示被测圈数
●高达0.2%的精确度
●5位直读式数字显示
●良好的性价比
●广泛的适用性
●测量传感器的尺寸，可根据用户需求进行定制

技术参数
仪器型号YG108R-10YG108R-6YG108R-4YG108R-X
被测线圈内径￠>10mm￠>6mm￠>4mm特殊尺寸：
●￠内<4mm、H>110mm
●特殊尺寸精度与范围需与用户商议而定
●线圈高度&gt;110mm、￠外&gt;120mm采用108A型
被测线圈外径￠<120mm
被测线圈高度H&lt;110mm

测试传感器规格￠10￠6￠4
被测线圈圈数范围0～60000圈
圈数测量精确度0～300圈±0圈、300～500圈±1圈、500～20000圈±0.2%、20000～60000圈±0.5%、
 测量速度快速3次/秒、慢速1.2次/秒

重量

约10KG

外形尺寸

370×220×110（mm）

电阻测量精度±0.2%（0.1Ω～100KΩ）
电阻测量范围0.00001Ω～100KΩ

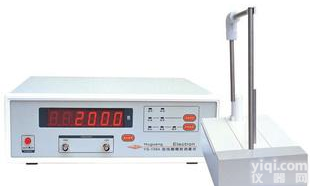

YG109A型线圈圈数测量仪




简述
   YG109A型线圈圈数测量仪主要针对高圈数、高精度的线圈而设计，例如互感器。与YG108型线圈圈数测量仪比较，其主要特点是数据稳定。因而具有很高的分辨力。

性能特点
●微处理器控制全部功能数学化
●操作简单、自动显示被测圈数
●高达0.2%的精确度
●高达0.01%的分辨力
●采用分离式结构
●良好的性价比
●主要适用于测量互感器等高精度线圈的圈数
●测量传感器尺寸可根据用户需求进行定制

技术参数
被测线圈形状￠内>4mm￠外<120mm高&lt;110mm特殊尺寸：
●￠内&lt;4mm、H>110mm
●特殊尺寸精度与范围需与用户商议而定
●线圈高度&gt;110mm、￠外&gt;120mm采用108A型
被测线圈范围0～60000圈
圈数测量精确度0～500圈±0圈、300～500圈±11圈、500～20000圈±0.1%、20000～60000圈±0.3%
  ￠6￠4
圈数测量分辨力1万圈以上±0.01%
测试传感器规格￠4mm、￠6mm、￠10mm（可选）
测试速度（次/秒）快速2次/秒、慢速1次/秒
 仪器外形尺寸370×220×110（mm）

重量

约11KG

YG108A-4a/4b/4c型线圈圈数测量仪




简述
  仪器测量传感器采用开启式，使用较为方便，但受外界干扰和线圈影响较大，所以一般只能测量形状变化不大的线圈，对于民机等形状较大的线圈均不适宜测量。从。
  从0～6万圈无须量程变换均可精确测量，从而提高使用方便性和增加仪器寿命。

性能特点
●采用微处理器控制，全部功能数学化
●操作步骤简便、快捷、自动显示被测圈数
●一般用于形状较少的线圈的测量
●高达3次/秒的测量速度
●5位数字显示
●被测线圈测量有效空间范围在￠/H锥形三角范围内

技术参数
仪器型号YG108-4aYG108-4bYG108-4c
被测线圈内径内径&gt;10mm内径&gt;6mm内径&gt;4mm
测试传感器规格￠10￠6￠4
测量有效空间的范围￠=100   H=100￠=50   H=64￠=25   H=32
圈数测量精确度0～300圈±0圈、300～500圈±1圈、500～20000圈±0.2%、20000～60000圈±0.5%
被测线圈范围0～60000圈

重量

约11KG

外形尺寸主机：250×250×110（mm）   测试台190×220（mm
