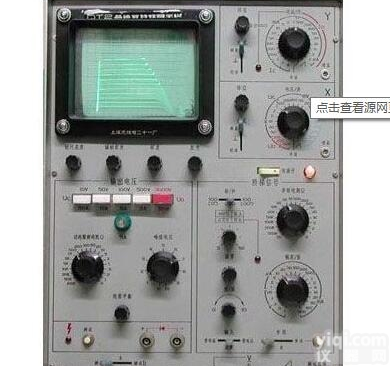

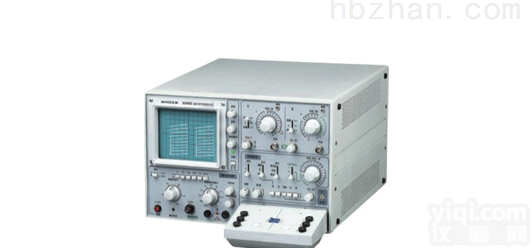

QT2晶体管图示仪|QT2
QT2型半导体管特性图示仪可测量二极管、三极管的低频直流参数，zui大集电极电流超过50A，能满足500VA以下器件的测试。本机附有高压测装置，可对5KV以下的二极管、三极管进行击穿电压及反向漏电脑测试。其测试电流zui高灵敏度可达0.5μA/div。
集电极扫描信号
三极管 | 输出电压范围 | 电流容量 |
0～10V | 50A（脉冲阶梯） |
20A（平均值） |
0～50V | 10A（平均值） |
0～100V | 5A（平均值） |
0～500V | 0.5A（平均值） |
二极管 | 0～5KV | 5mA（zui大） |
| 阶梯电流 | 1μA/级～200mA/级，分17档 |
| 阶梯电压 | 0.05V级～1V/级，分5档 |
| 阶梯波形 | 正常（100%），脉冲（10～40%） |
| 集电极电流 | 1μA/div～5A/div，分21档 |
| 二极管电流 | 1μA/div～500μA/div，分9档 |
| 倍率 | ×0.5 |
| 集电极电压 | 10mV/div～50V/div，分12档 |
| 二极管电压 | 100V/div～500V/div，分3档 |
| 有效显示面 | 10×10div（1div=0.8cm） |
| 使用电源 | AC220V/50Hz |
| 视在功率 | 约80VA |
| | 约300VA（zui大功率） |
| 外形尺寸 | 300B×408H×520Dmm |
| 重量 | 30kg |
