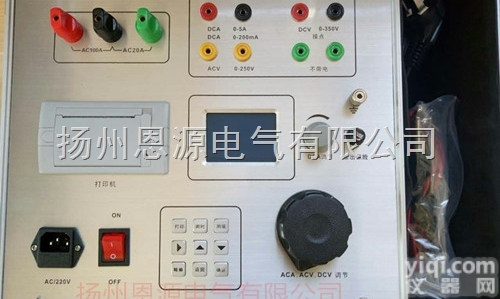

YSB813 单相继电保护测试仪

• 用途及特点：

YSB813型继电保护测试仪是我公司新开发的又一新型继电保护试验设备，该设备在主体不变的情况下，重量仅为10公斤，采用不锈钢或塑铝机箱，美观牢固，减震性能良好。采用双碳刷调压器（即双面调调压器），大旋钮调节负载较重的交直流电压、电流，小旋钮调节负载较轻的交直流电压、电流，可两路同时输出。采用0.5级数字表，高精度传感器，测量精确，采用六位数显电秒表，可满足时间测量，实为继电保护工作人员外出作业的良好工具。

• 单相继电保护测试仪的主要技术特性：
  • 输入电源：AC220V±10％  50Hz
  • 标称容量： 1KVA(可根据要求增加或减小容量)
  • 输出：

主回路：AC        0～250V  (3A)

(大旋钮调节)      0～500mA （15V） 串电阻

0～10A    (15V)  串电阻

0～100A   (10A)

DC              0～350V   (3A)

                  0～500mA （15V） 串电阻

                  0～10A   （15V）

辅回路  AC        0～20V(1A)

(小旋钮调节)      AC 0～250V(1A)

                  DC 0～350V（1A）

• 单相继电保护测试仪的测量范围：

测电压范围：     0～500.0V(直测)

测交流电流范围： 0～500mA(直测)

                 0～10.00A（传感器输入）

                 0～100.0A(传感器输入)

测直流电流范围：0～500.0mA(直测)

                0～10.00A（分流器输入）

测时间范围：    0～999..999S（分辨率为1mS）

• 标准度：测量标准为0.5级
• 外形尺寸：272mm×172mm×262mm
• 重量：10Kg
• 使用环境温度：-20℃～45℃
