XJ-10KV/35KV/110KV 便携式高压接地线
- 型号：XJ-10KV/35KV/110
- 产地：扬州市
- 供应商：扬州泰宜电力设备有限公司
- 供应商报价：面议
- 标签：便携式高压接地线
产品库
10KV/35KV/110KV便携式高压接地线是电力行业在设备或线路断电后进行检修之前要挂接的一种安全短路装置，用来预防突然来电杜JD操作人员或设备造成伤害的安全防护用具。这种装置是严格按照国家电力行业DL/T879-2004《携带型短路接地线技术规定》的安全用具，在电力行业属于安全工器具范畴。
技术要求

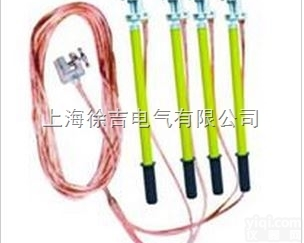

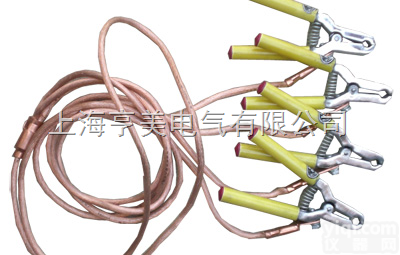

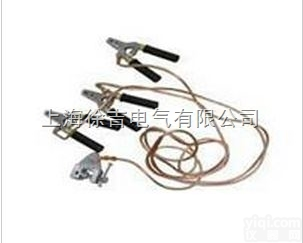

1． 施工接地线由接地端、接地导线和有弹簧的夹板组成。接地线外皮有绝缘层，当与导线相撞时，夹板内的弹簧作用夹体自动夹住导线，其实物见图。
2． 施工接地线截面应按用途选择。
便携式高压接地线使用要求：
3． 先将施工接地线一端用螺栓紧固在接地体上，把夹体的夹板打开，支好弹簧板，操作人员手提接地线使夹体对准需接地的导线或架空地线，相撞后夹体夹住导线或地线。
4． 卸除时，先摘除夹板，zui后松卸接地螺栓。
5． 在感应电压较高的场所，施工人员还应穿防静电服。
6． 接地处必须悬挂接地警示Pai。
分类：
（1）按照使用环境可以分为：变电母排型接地线和变电线路型接地线。
（2）按照电压等级可分为：10KV接地线，35高压接地线，110KV接地线，220KV高压接地线，500KV高压接地线
使用方式：
1、分相式：“接地线”每套三组，每组由导线端线卡、短路线和接地端线卡连接成一体。使用时分组进行操作。按规程规定先验电，确认已停电后，首先将接地端线卡，紧固在接地极上，然后按停电线路电压等级，选定操作棒，将导线端线卡挂在导线上。工作完毕，应先拆除导线端线卡，后拆除接地端线卡。
2、组合式：“接地线”由于电压等级不同，线卡组合形式及数量、导线长短也不相同，一般由三只导线端线卡，短路线、接地线及一只接地端线卡组成一份“接地线”。使用时按规程规定先验电，确认已停电后，将接地端线卡紧固在接地极上，然后按不同电压等级使用相应的操作棒将导线端线卡分别挂在导线上。（操作棒有固定式和折叠式）拆除时应先拆除导线端线卡，后拆除地线端线卡。
3、经受短路电流后，接地线应做报废处理。
作用：用于线路和变电施工，为防止临近带电体产生静电感应触电或误合闸时保证安全之用。
结构：由绝缘操作杆、导线夹、短路线、接地线、接地瑞子、汇流夹、接地夹 。
制作工艺：导线夹、接地夹是采用优质铝合金压铸成形；操作棒采用环氧树脂彩色管，绝缘性能好，强度高、重量轻、色彩鲜明、外表光滑；接地软铜线采用多股优质软铜线绞合而成，并外覆柔软、耐高温的透明绝缘护层，可以防止使用中对接地铜线的磨损，铜线达到疲劳度测试需求，确保作业人员在操作中的安全。
技术参数
序号 | 规格型号 | 型式 | 类别 | 线长 | 棒长 | 铜线规格 | 操作杆 接头形式 | 备 注 |
1 | XJ-1型 380V | 变电母排 | 三相 合相式 | 1M×4根+3.5M | 0．3M×4根 | 16mm 2 |
| 铝排型平口接电夹 接地夹 1个 |
2 | XJ-10A型 6-10KV | 户内母排 | 三相 合相式 | 1M×3根+3.5M | 0.3M×3根 | 25mm 2 |
| 铝排型平口接电夹 接地夹 1个 |
3 | XJ-10A型10KV | 户内母排 | 三相 合相式 | 1.5M×3根+4M | 1M×3根 | 25mm 2 |
| 铝排型平口接电夹 接地夹 1个 |
4 | XJ-35A型35KV | 户内母排 | 三相 合相式 | 2M×3根+4M | 1M×3根 | 25mm 2 |
| 铝排型平口接电夹 接地夹 1个 |
5 | XJ-35型35KV | 户内母排 | 三相 合相式 | 3M×3根+4M | 1.5M×3根 | 25mm 2 |
| 铝排型平口接电夹 接地夹 1个 |
6 | XJ-110型 110KV | 变电母排 | 三相 合相式 | 3.5M×3根+4M | 1．5M×3根 | 25mm 2 |
| 铝排型平口接电夹 接地夹 1个 |
7 | XJ-220型220KV | 变电母排 | 三相 合相式 | 4M×3根+4M | 1M×2根=2M×3根 | 35mm 2 | 伸缩式 对接式 | 铝排型平口接电夹 接地夹 1个 |
8 | XJ-500型500KV | 变电母排 | 三相 合相式 | 4M×3根+6M | 2节×1M=2M×3根 | 35mm 2 | 伸缩式 对接式 | 铝排型平口接电夹 接地夹 1个 |
9 | XJ-110型 110KV | 变电线路 | 三相 合相式 | 4.5M×3根+3M | 2节×2M=4M×3根 | 25mm 2 | 对接式 | 线路挂钩接电夹 接地夹1个 |
10 | XJ-220型 220KV | 变电线路 | 三相 合相式 | 5M×3根+4M | 2节×2M=4M×3根 | 35mm 2 | 对接式 | 线路挂钩接电夹 接地夹1个 |
11 | XJ-500型 500KV | 变电线路 | 单相式 | 13M×3根 | 2M×3节=6M×3根 | 35mm 2 | 伸缩式 | 脱卸式线路挂钩接地夹 接地夹1个 |
12 | XJ-10型10KV | 户外线路 | 三相 合相式 | 1.5M×3根+15M | 1M×3根 | 25mm 2 |
| 线路挂钩接电夹 临时接地针 1根 |
13 | XJ-10型10KV | 户外线路 | 三相 分相式 | 1.5M×2根+16M | 1M×4根 | 25mm 2 |
| 线路挂钩接电夹 临时接地针 1根 |
14 | XJ-35型35KV | 户外线路 | 三相 合相式 | 2M×3根+18M | 1.5M×3根 | 25mm 2 |
| 线路挂钩接电夹 临时接地针 1根 |
15 | XJ-35型35KV | 户外线路 | 三相 分相式 | 2M×2根 +20M | 1.5M×4根 | 25mm 2 |
| 线路挂钩接电夹 临时接地针 1根 |
16 | XJ-110型110KV | 户外线路 | 三相 合相式 | 4M×3根+20M | 2M×3根 | 25mm 2 |
| 线路挂钩接电夹 临时接地针 1根 |
17 | XJ-110型110KV | 户外线路 | 单相式 | 9M×3根 | 2M×3根 | 25mm 2 |
| 线路挂钩接电夹 接地夹 3个 |
18 | XJ-220型220KV | 户外线路 | 三相 合相式 | 5M×3根+25M | 2节×1.5M=3M×3根 | 25mm 2 | 对接式 | 线路挂钩接电夹 临时接地针 1根 |
19 | XJ-220型220KV | 户外线路 | 单相式 | 9M×3根 | 2节×1.5M=3M×3根 | 25mm 2 | 对接式 | 线路挂钩接电夹 接地夹 3个 |
20 | XJ-1型 380V | 户外线路 | 四相 合相式 | 1M×4根+12M | 0.5M×4根 | 25mm 2 |
| 线路圆口接电夹 接地夹 1个 临时接地针 1根 |
21 | XJ-1型 380V | 户外线路 | 四相 分相式 | 1M×3根 +13M | 0.5M×5根 | 25mm 2 |
| 线路圆口接电夹 接地夹 1个 临时接地针 1根 |
22 | 个人保安线 | 户外线路 | 三相 合相式 | 0.9M×3根+2M |
| 16mm 2 |
| 钳口接电夹 3个 接地夹 1个 |
