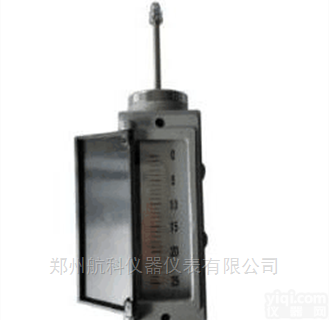

TD-2-25热膨胀传感器

TD-2-25热膨胀传感器

一、简介：

TD-2热膨胀传感器是为汽轮机行业测量汽轮机组JD膨胀位移所设计的传感器，它有就地和远传两种指示。就地指示视野大，它采用中频位移传感器作为传感元件；远传指示线性好，抗干扰性强，结构简单，不易损坏，可靠性好，能长期连续使用，输出为恒流。已被国内大中型汽轮机制造厂选用，其它精密测量行程的位移场合也可采用。配接LH6072系列位移监视保护仪，可测量汽轮机的汽缸膨胀。

二、电气指标：

1、行程范围：

2、TD-2 热膨胀传感器：0～25、35、50mm

3、励    磁：1500Hz，1～20VAC

4、线 性 度：有效全量程的±0.25%

三、物理指标：

外形尺寸：见尺寸图

四、环境指标：

1、使用温度：-10到+100 ℃

2、相对湿度：≤ 90% 非冷凝

五、订货指南：

TD-2热膨胀传感器：TD-2-XXX选择量程

六、外形尺寸图

                                 外形尺寸图

TD-2-25热膨胀传感器
