DJ 非接触式电磁激振器

非接触式电磁激振器系列

DJ非接触式电磁激振器

     JZF-1、DJ系列激振器，主要用于机床旋转式机械结构的动态特性试验，分析振型，刚度， 阻尼及固有频率。与DJ型测力表配套，可直接测出动态激振力的大小。

 (1) JZF-1型电磁激振器

技术参数

1. zui大激振力：100g（500Hz）输入电流小于500mA
2. 工作频率范围：5—8000Hz
3. 激振力示值误差：小于±5%（500Hz）

外形尺寸有二种;

1:Ф34×51(常用)
2:Ф28×46

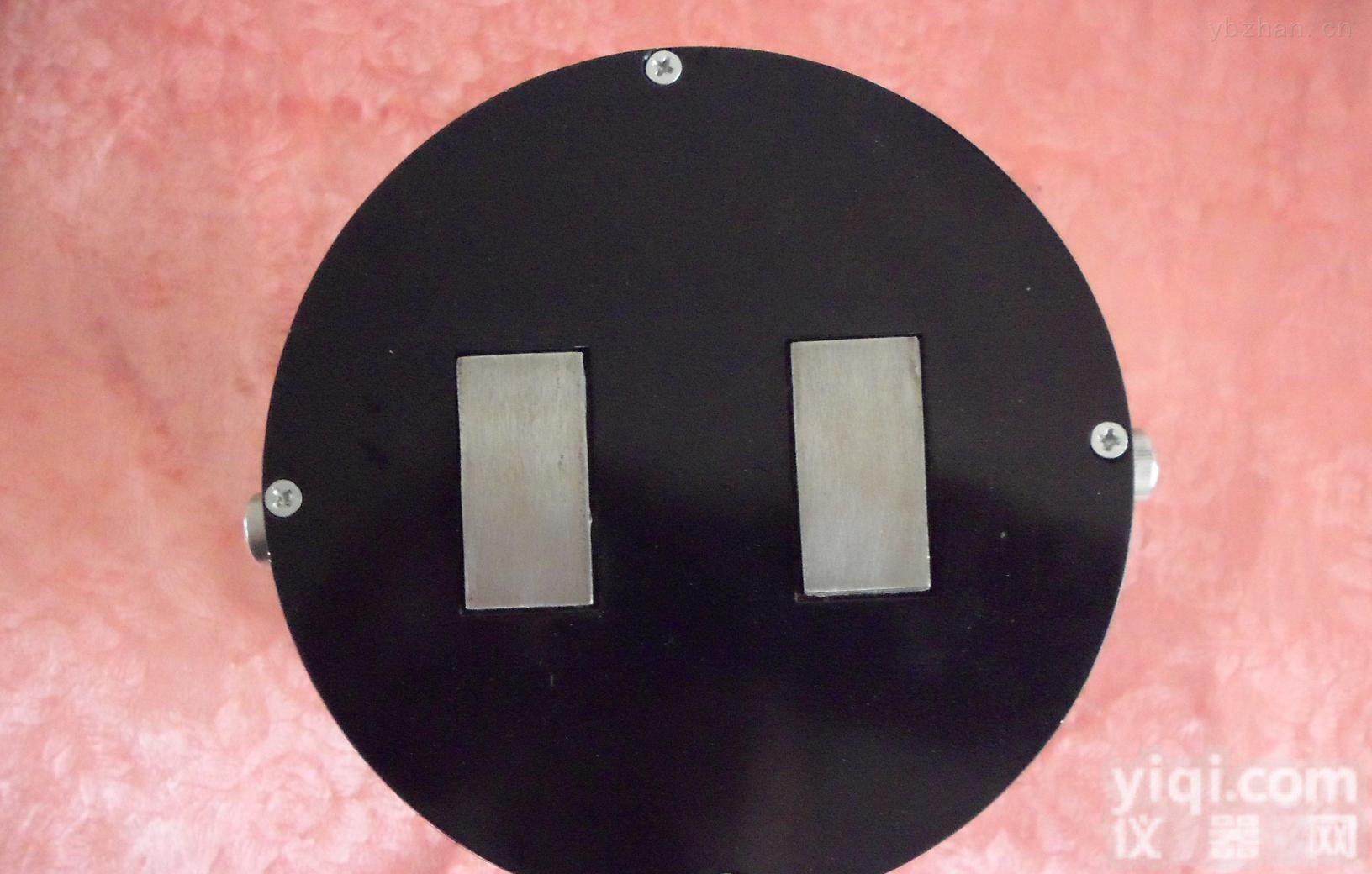

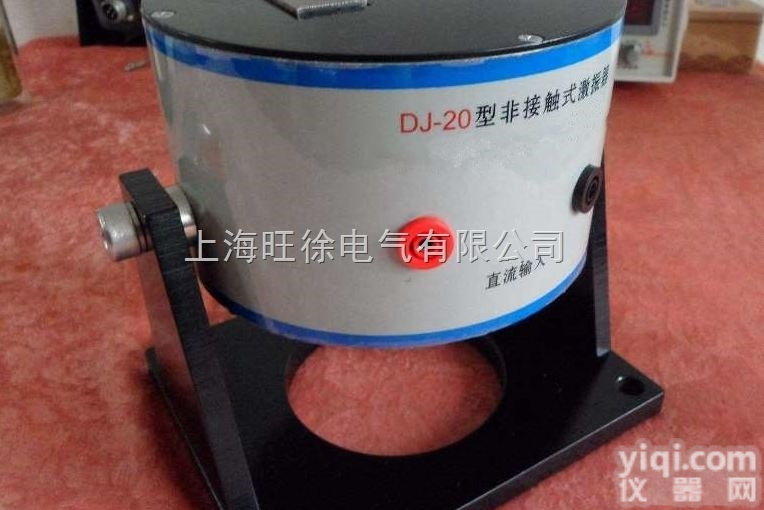

(2)DJ-20型电磁激振器

激振器是研究机床结构动态性能的重要仪器之一。本厂生产的DJ型系列电磁激振器与电动式激振器、电液式激振器比较，在结构性能方面有以下几个特点：

1. 与被激物体间为非接触式，可用于研究旋转或平面运动的结构动态特性。
2. 单位力体积比电动式小，激振力比电动式大，没有附加质量的影响。
3. 频率范围比电液式激振器宽，工作频率为20-2000Hz，能满足一般大、中、小型机床试验之用。

技术参数

1. zui大激振力：20Kgf（500Hz）功率放大器输入电流小于2A
2. 工作频率范围：5—1000Hz
3. 激振力示值误差：小于±5%（500Hz）
4. 激振器与被激构件间隙：0.5±0.01(mm)
5. 激振力波形失真度：小于5%

非接触式电磁激振器

• 结构特点及工作原理
  1. 结构特点：

激振器是研究材料结构动态性能特性的测试（频率、谐振频率、振幅的测试）的重要仪器之一。本厂生产的DJ型系列电磁激振器与电动式激振器、电液式激振器比较，在结构性能方面有以下几个特点：

1. 与被激物体间为非接触式，可用于研究旋转或平面运动的结构动态特性。
2. 单位力体积比电动式小，激振力比电动式大，没有附加质量的影响。
3. 频率范围比电液式激振器宽，工作频率为10-1000Hz。
   1. DJ型系列电磁激器结构，主要有以下四个部分组成：

（1）、激磁线圈：包括直流偏磁绕组二部分，其中Ia为直流偏磁绕组，它使激振器产生一个预置偏磁力，决定激振器的直流工作点，并直接影响激振器的激力的幅值；Id为交流激磁绕组，它使激振器产生一个正弦的交变激振力。调节激振器交流绕组激励输入。即可改变激振力的大小。

（2）铁芯：根据电磁学基本公式：F=Bm²S/2µ。指出：激振线圈通过铁芯建立磁场，并对被激工件产生吸力，吸力大小在间隙一定时与参数Bm、S、µ。有关。

其中：Bm：平均磁感应强度；

      S： 铁芯每极截面积；

      µ。：真空中的导磁系数。
