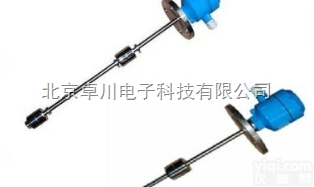

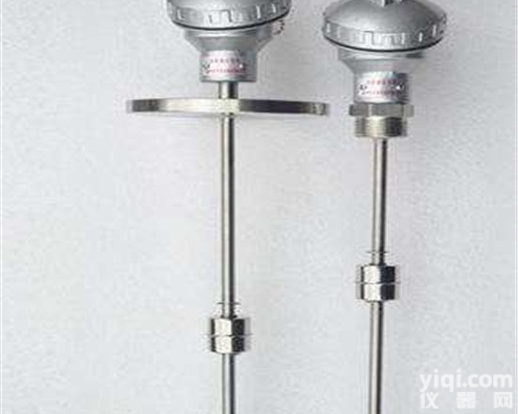

连杆浮球液位计
- 产地：上海市
- 供应商：上海麦伦仪表有限公司
- 供应商报价：面议
- 标签：连杆浮球液位计
产品库
UQD系列磁性液位变送器,可适用于各种开口或密闭容器的液位测量,特别对高粘度、强腐蚀性介质更显其优越性。所以它具有很高的可靠性、安全性和实用性。该仪表具有HART通讯功能可连续输出4~20mA模拟信号，可实现液位的远距离的变送控制及报警。还带有现场显示功能。可根据用户的要求随意设定量程的控制范围！该仪表也可同其他的数显仪表配套使用，达到多种控制目的。UQD系列磁性液位变送器由不锈钢及防腐材料制造成。
结构原理
变送器根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，变送器的浮球在导管上随之升降，浮球内磁钢的磁力吸合导管中的干簧管，改变了电子线路的输入阻抗，电流输出随之改变，达到测量液位的目的。
技术参数
l 测量范围：300~10000mm
l 准确度： 1%
l 模拟输出：叠加在HART通讯协议上的4~20mADC
l 供电电源：24VDC
l 负载输出：0~620Ω
l 工作压力：≤0.6MPa
l 环境温度：-25~+60℃
l 介质密度：≥0.8g/cm3
l 螺纹安装：M30×2
l 本安型：ExiaⅡCT4
l 隔爆型：ExdⅡCT4~6
l 防护等级：IP65
UQD系列磁性液位变送器,可适用于各种开口或密闭容器的液位测量,特别对高粘度、强腐蚀性介质更显其优越性。所以它具有很高的可靠性、安全性和实用性。该仪表具有HART通讯功能可连续输出4~20mA模拟信号，可实现液位的远距离的变送控制及报警。还带有现场显示功能。可根据用户的要求随意设定量程的控制范围！该仪表也可同其他的数显仪表配套使用，达到多种控制目的。UQD系列磁性液位变送器由不锈钢及防腐材料制造成。
连杆浮球液位计结构原理
变送器根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，变送器的浮球在导管上随之升降，浮球内磁钢的磁力吸合导管中的干簧管，改变了电子线路的输入阻抗，电流输出随之改变，达到测量液位的目的。
连杆浮球液位计技术参数
l 测量范围：300~10000mm
l 准确度： 1%
l 模拟输出：叠加在HART通讯协议上的4~20mADC
l 供电电源：24VDC
l 负载输出：0~620Ω
l 工作压力：≤0.6MPa
l 环境温度：-25~+60℃
l 介质密度：≥0.8g/cm3
l 螺纹安装：M30×2
l 本安型：ExiaⅡCT4
l 隔爆型：ExdⅡCT4~6
l 防护等级：IP65
安装与接线
1、变送器与显示仪之间的连接线不能与电流线同路铺设。为了避免干扰信号，尽可能使用屏蔽电缆在铁管内铺设。
2、安装好后仔细检查接线图，要做到准确无误！
安装与接线
1、变送器与显示仪之间的连接线不能与电流线同路铺设。为了避免干扰信号，尽可能使用屏蔽电缆在铁管内铺设。
2、安装好后仔细检查接线图，要做到准确无误！
