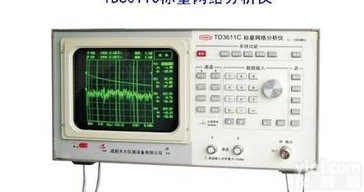

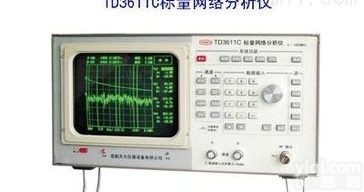

TD3611C标量网络分析仪
- 产地：'
- 供应商：天津市福元铭仪器设备有限公司
- 供应商报价：面议
- 标签：TD3611C标量网络分析仪
产品库
TD3611C标量网络分析仪主要技术指标
频率范围: 5~1000MHz
动态范围：+10 ~ -55dBm
频率分辨率: 10KHz
点频准确度: ±100KHz
输出功率: +10dBm ~ -29dBm （50 Ω）
+8 dBm ~ -29dBm （75Ω）
TD3611C标量网络分析仪输出频响: 优于±0.5dB（ 在+10dBm 时,50 Ω）
优于±0.6dB（ 在+8dBm 时, 75 Ω）
输出阻抗: 50 Ω或75 Ω
输出接头: N 型阴头
标度分辨率: 0.1~ 10dB/Div, 以0.1dB 步进
偏移范围: -99.9 ~ +99.9dB, 以0.1dB 步进
主要特点：
1 ．大屏幕CRT 显示——————————————清晰、美观
2 ．全中文操作、数字显示 ——————————界面友好
3 ．8 个独立频标, 每次可直接读出4 个频标数据 —方便、实用、快捷
4 ．直接读出测量曲线的zui大值、zui小值———— 快捷、准确
5 ．每通道4 个水平线标 ———————————是否合格一目了然
6 ．自校准功能 ———————————————消除系统误差
7 ．存贮8 组测量曲线 ———————————— 断电后不丢失
8 ．测量曲线和数据可打印 ——————————即时归档，保存数据
测试附件
频率范围: 5 ~ 1000MHz 频 响: 优于±0.5dB 测试口回波损耗: < -21dB zui大输入功率: +20dBm 输入接头: N型阳头 | |
频率范围: 5 ~ 1000MHz 方向性: >40dB 测试口回波损耗: < -21dB zui大输入功率: +27dBm 测试接头: N型阴头
|
物理特性
外型尺寸：220mm ×425mm ×355mm（ 高×宽×长）
重量： 11kg
电源： ～220V ±10 ％，50Hz ±5 ％，100VA
工作温度范围：0 ℃～40 ℃
