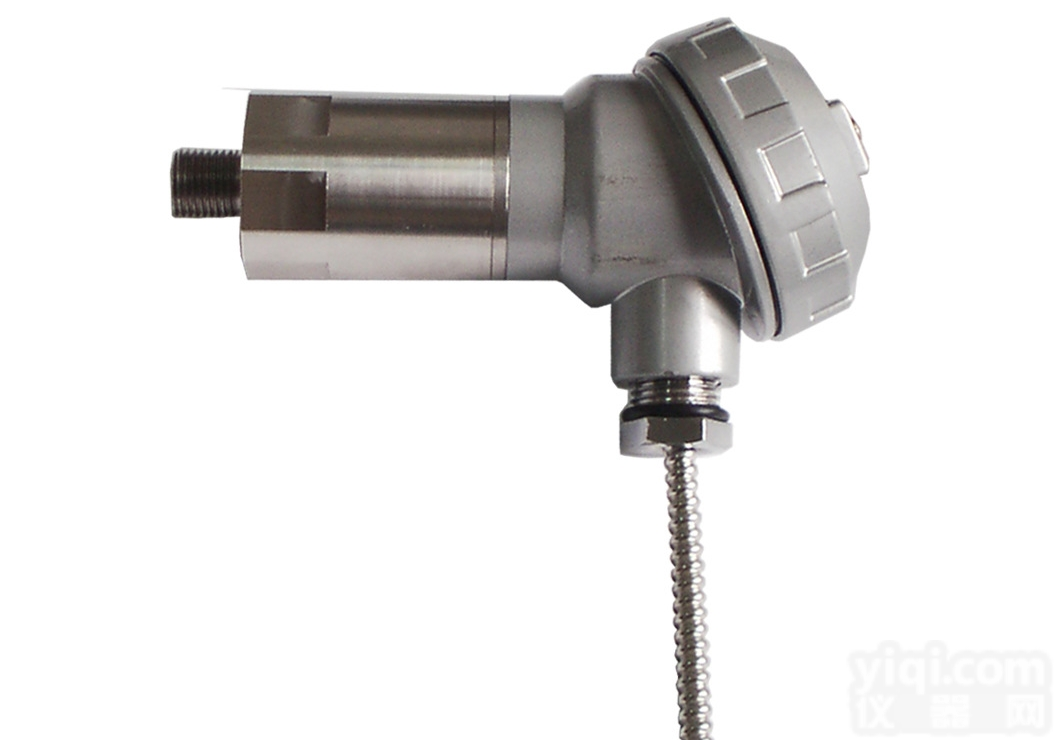

VB-Z210 一体化轴位移变送器

VB-Z210为单通道轴位移保护变送器。

概述

VB-Z210位移变送器主要应用于在线实时测量旋转机械转子的轴的轴向相对于轴瓦的位置。输出轴位置的位移值。亦同时输出两级报警。可以早期发现报警危险、保护旋转机械，使机器的运转寿命加长,机组的维护量减少。轴位置对于汽机保护是非常重要的。在许多情况下，该参量的测量要求使用双冗余的系统。

测量参量:

   VB-Z210轴位置保护变送器监测转子相对于轴瓦的位置(位移)。

机组类型:

  各种滑动轴承的旋转机械。如汽轮机、风机压缩机、电机、泵等。

安装要求:

  VB-Z210直接与涡流探头、延长电缆连接，安装位置为前置器的位置。

输出接口:

  ●具有4～20mA或1～5V有源输出端子。

  ●现场发光管显示机器运行状态(仪表工作状态OK、报警Alert、联锁Danger、断线BREAK)。

  ●隔离的两级报警继电器输出端子（“ALERT ”与“DANGER”常闭或常开输出端子)。

  ●现场报警复位键，并具有自动复位功能。

  ●若需现场显示可接入SDJ-3S以及通过PLC、DCS显示振动值。

• 原始信号的缓冲输出，直接连接状态诊断分析仪 (“BUF  OUT”输出端子)。

选型指南

VB-Z210  -□□ - □□ - □□ - □□

           A      B      C      D

A: 测量范围     B: 探头直径    C:位移方向        D: 报警状态

A□□测量范围       B□□ 探头直径

C□□:位移方向     D□□ 报警状态
